COMFORT BOX
®
ONE 9 KW
PUFFERMAS
®
1 DOMUS

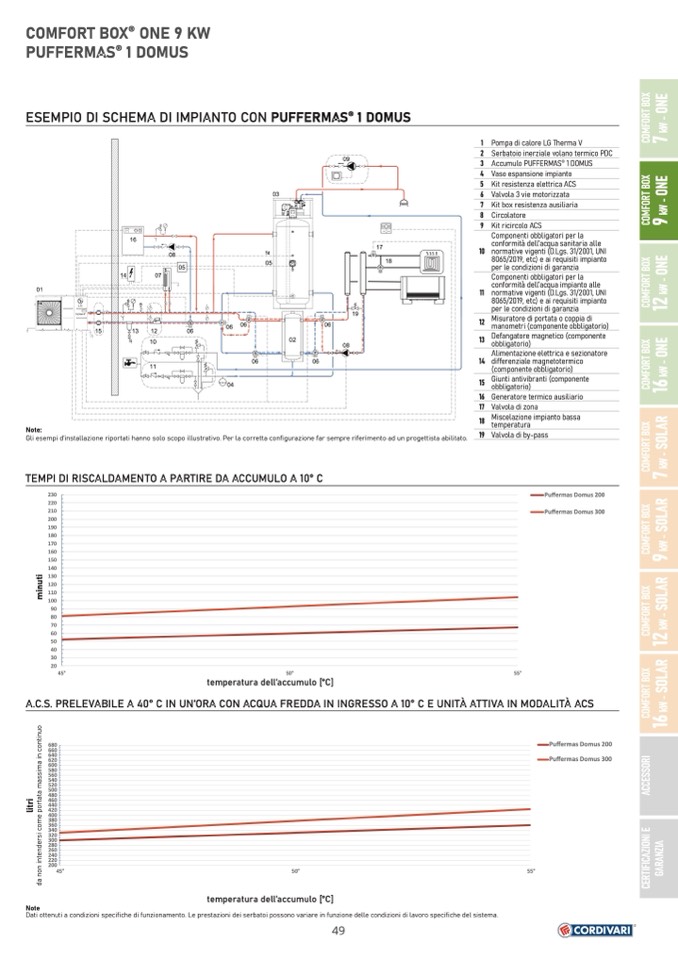

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS
®
1 DOMUS
01
45°
50°
temperatura dell’accumulo [°C]
55°
14
16
08
07
03
05
17
E
M
05
18
P
T
THERMA
V
P
T
E
E
19
15
13
12
10
11
06
06 06
06
04
06
06
Note:
Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
TEMPI DI RISCALDAMENTO A PARTIRE DA ACCUMULO A 10° C
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
Puffermas Domus 200
Puffermas Domus 300
T4
02
08
A.C.S. PRELEVABILE A 40° C IN UN’ORA CON ACQUA FREDDA IN INGRESSO A 10° C E UNITÀ ATTIVA IN MODALITÀ ACS
680
660
640
620
600
580
560
540
520
500
480
460
440
420
400
380
360
340
320
300
280
260
240
220
200
45°
50°
55°
Puffermas Domus 200
Puffermas Domus 300
temperatura dell’accumulo [°C]
Dati ottenuti a condizioni specifiche di funzionamento. Le prestazioni dei serbatoi possono variare in funzione delle condizioni di lavoro specifiche del sistema.
Note
49
09
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Pompa di calore LG Therma V
Serbatoio inerziale volano termico PDC
Accumulo PUFFERMAS
®
1 DOMUS
Vaso espansione impianto
Kit resistenza elettrica ACS
Valvola 3 vie motorizzata
Kit box resistenza ausiliaria
Circolatore
Kit ricircolo ACS
Componenti obbligatori per la
conformità dell’acqua sanitaria alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Componenti obbligatori per la
conformità dell’acqua impianto alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Misuratore di portata o coppia di
manometri (componente obbligatorio)
Defangatore magnetico (componente
obbligatorio)
Alimentazione elettrica e sezionatore
differenziale magnetotermico
(componente obbligatorio)
Giunti antivibranti (componente
obbligatorio)
Generatore termico ausiliario
Valvola di zona
Miscelazione impianto bassa
temperatura
