COMFORT BOX
®
ONE 9 KW
BOLLY
®
2 AP POLYWARM
®
/ INOX

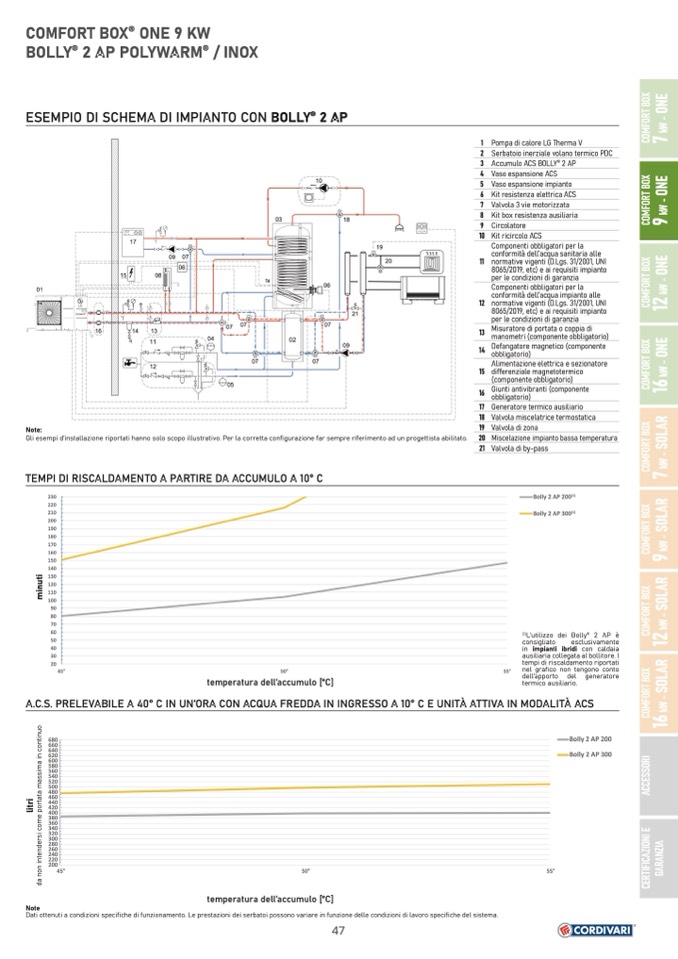

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY
®
2 AP
01
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
45°
50°
temperatura dell’accumulo [°C]
55°
Bolly 2 AP 200
(1)
Bolly 2 AP 300
(1)
(1)
L’utilizzo dei Bolly
®
2 AP è
consigliato
esclusivamente
in impianti ibridi con caldaia
ausiliaria collegata al bollitore. I
tempi di riscaldamento riportati
nel grafico non tengono conto
dell’apporto del generatore
termico ausiliario.
THERMA
V
P
T
T
21
09
15
08
M
16
1
4
13
11
12
07 07
04
07
02
17
09 07
06
E
19
E
20
P
E
E
05
Note:
Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
TEMPI DI RISCALDAMENTO A PARTIRE DA ACCUMULO A 10° C
T4
03
18
A.C.S. PRELEVABILE A 40° C IN UN’ORA CON ACQUA FREDDA IN INGRESSO A 10° C E UNITÀ ATTIVA IN MODALITÀ ACS
680
660
640
620
600
580
560
540
520
500
480
460
440
420
400
380
360
340
320
300
280
260
240
220
200
45°
50°
55°
Bolly 2 AP 200
Bolly 2 AP 300
temperatura dell’accumulo [°C]
Dati ottenuti a condizioni specifiche di funzionamento. Le prestazioni dei serbatoi possono variare in funzione delle condizioni di lavoro specifiche del sistema.
Note
10
06
07
M
1 Pompa di calore LG Therma V
2 Serbatoio inerziale volano termico PDC
3 Accumulo ACS BOLLY
®
2 AP
4 Vaso espansione ACS
5 Vaso espansione impianto
6 Kit resistenza elettrica ACS
7 Valvola 3 vie motorizzata
8 Kit box resistenza ausiliaria
9 Circolatore
10 Kit ricircolo ACS
Componenti obbligatori per la
conformità dell’acqua sanitaria alle
11 normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Componenti obbligatori per la
conformità dell’acqua impianto alle
12 normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
13
Misuratore di portata o coppia di
manometri (componente obbligatorio)
14
Defangatore magnetico (componente
obbligatorio)
Alimentazione elettrica e sezionatore
15 differenziale magnetotermico
(componente obbligatorio)
16
Giunti antivibranti (componente
obbligatorio)
17 Generatore termico ausiliario
18 Valvola miscelatrice termostatica
19 Valvola di zona
20 Miscelazione impianto bassa temperatura
21 Valvola di by-pass
E
E
E
07
