17
18
01
T1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

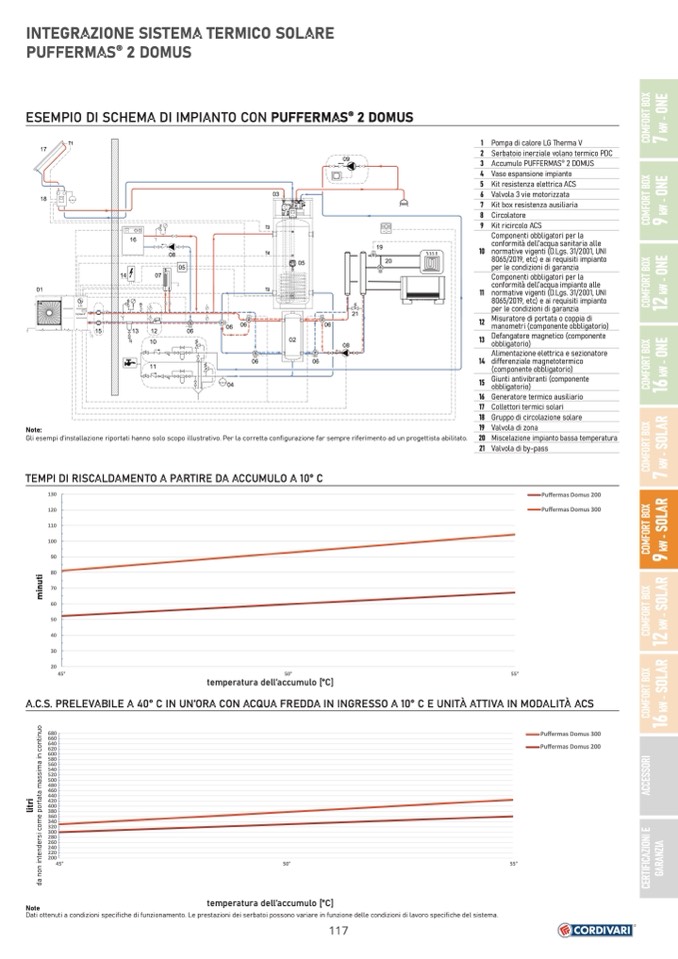

Pompa di calore LG Therma V
Serbatoio inerziale volano termico PDC
Accumulo PUFFERMAS
®
2 DOMUS
Vaso espansione impianto
Kit resistenza elettrica ACS
Valvola 3 vie motorizzata
Kit box resistenza ausiliaria
Circolatore
Kit ricircolo ACS
Componenti obbligatori per la
conformità dell’acqua sanitaria alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Componenti obbligatori per la
conformità dell’acqua impianto alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Misuratore di portata o coppia di
manometri (componente obbligatorio)
Defangatore magnetico (componente
obbligatorio)
Alimentazione elettrica e sezionatore
differenziale magnetotermico
(componente obbligatorio)
Giunti antivibranti (componente
obbligatorio)
Generatore termico ausiliario
Collettori termici solari
Gruppo di circolazione solare
Valvola di zona
Miscelazione impianto bassa temperatura
Valvola di by-pass
14
15
13
12
10
11
06
06 06
06
04
06
06
16
08
07
05
03
T3
T4
T2
05
19
E
M
20
P
T
THERMA
V
P
T
E
E
21
Note:
Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
TEMPI DI RISCALDAMENTO A PARTIRE DA ACCUMULO A 10° C
130
120
110
100
90
80
70
60
50
40
30
20
Puffermas Domus 200
Puffermas Domus 300
45°
50°
temperatura dell’accumulo [°C]
55°
02
08
A.C.S. PRELEVABILE A 40° C IN UN’ORA CON ACQUA FREDDA IN INGRESSO A 10° C E UNITÀ ATTIVA IN MODALITÀ ACS
680
660
640
620
600
580
560
540
520
500
480
460
440
420
400
380
360
340
320
300
280
260
240
220
200
45°
temperatura dell’accumulo [°C]
Dati ottenuti a condizioni specifiche di funzionamento. Le prestazioni dei serbatoi possono variare in funzione delle condizioni di lavoro specifiche del sistema.
Puffermas Domus 300
Puffermas Domus 200
