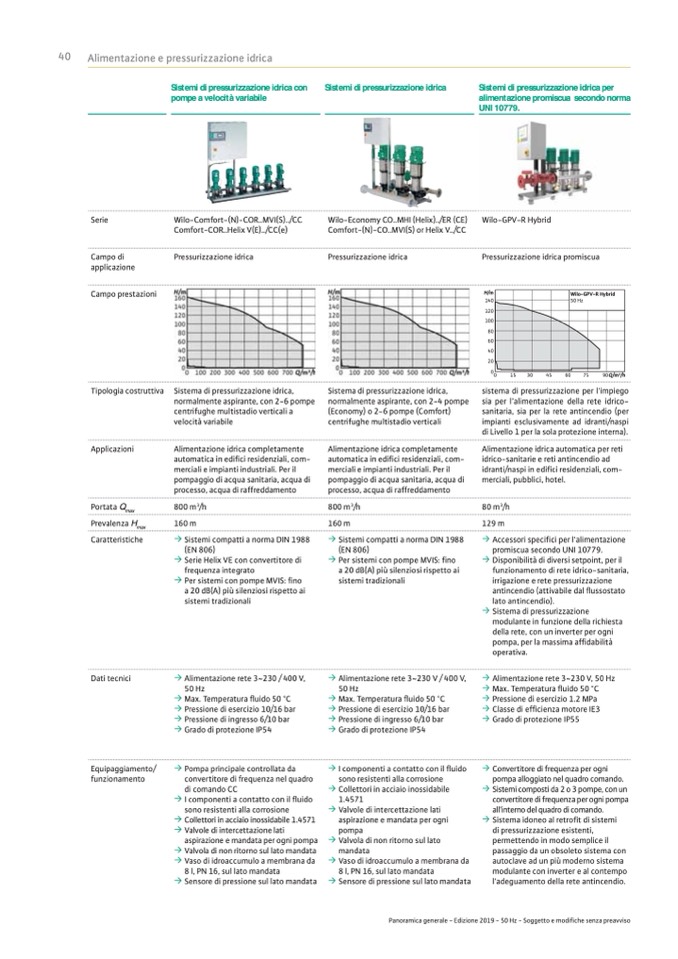

40

Alimentazione e pressurizzazione idrica

Sistemi di pressurizzazione idrica con

pompe a velocità variabile

800 m

3

/h

160m

160m

129m

Campo prestazioni

Sistemi di pressurizzazione idrica

Sistemi di pressurizzazione idrica per

alimentazione promiscua secondo norma

UNI 10779.

Serie

Wilo-Comfort-(N)-COR..MVI(S)../CC

Comfort-COR..Helix V(E)../CC(e)

Wilo-Economy CO..MHI (Helix)../ER (CE)

Comfort-(N)-CO..MVI(S) or Helix V../CC

Wilo-GPV-R Hybrid

Campo di

applicazione

Pressurizzazione idrica

Pressurizzazione idrica

Pressurizzazione idrica promiscua

H/m

140

120

100

80

60

40

20

0

0

15

30

45

60

75

90Q/m3/h

Wilo-GPV-R Hybrid

50 Hz

Tipologia costruttiva

Sistema di pressurizzazione idrica,

normalmente aspirante, con 2-6 pompe

centrifughe multistadio verticali a

velocità variabile

Sistema di pressurizzazione idrica,

normalmente aspirante, con 2-4 pompe

(Economy) o 2-6 pompe (Comfort)

centrifughe multistadio verticali

Alimentazione idrica completamente

automatica in edi�ci residenziali, com-

merciali e impianti industriali. Per il

pompaggio di acqua sanitaria, acqua di

processo, acqua di raffreddamento

Alimentazione idrica completamente

automatica in edi�ci residenziali, com-

merciali e impianti industriali. Per il

pompaggio di acqua sanitaria, acqua di

processo, acqua di raffreddamento

sistema di pressurizzazione per l'impiego

sia per l’alimentazione della rete idrico-

sanitaria, sia per la rete antincendio (per

impianti esclusivamente ad idranti/naspi

di Livello 1 per la sola protezione interna).

Applicazioni

Alimentazione idrica automatica per reti

idrico-sanitarie e reti antincendio ad

idranti/naspi in edi�ci residenziali, com-

merciali, pubblici, hotel.

Portata Q

max

800 m

3

/h

80 m

3

/h

Prevalenza H

max

Caratteristiche

� Sistemi compatti a norma DIN 1988

(EN 806)

� Serie Helix VE con convertitore di

frequenza integrato

� Per sistemi con pompe MVIS: �no

a 20 dB(A) più silenziosi rispetto ai

sistemi tradizionali

� Sistemi compatti a norma DIN 1988

(EN 806)

� Per sistemi con pompe MVIS: �no

a 20 dB(A) più silenziosi rispetto ai

sistemi tradizionali

� Accessori speci�ci per l‘alimentazione

promiscua secondo UNI 10779.

� Disponibilità di diversi setpoint, per il

funzionamento di rete idrico-sanitaria,

irrigazione e rete pressurizzazione

antincendio (attivabile dal �ussostato

lato antincendio).

� Sistema di pressurizzazione

modulante in funzione della richiesta

della rete, con un inverter per ogni

pompa, per la massima af�dabilità

operativa.

Dati tecnici

� Alimentazione rete 3~230 / 400 V,

50 Hz

� Max. Temperatura �uido 50 °C

� Pressione di esercizio 10/16 bar

� Pressione di ingresso 6/10 bar

� Grado di protezione IP54

� Alimentazione rete 3~230 V / 400 V,

50 Hz

� Max. Temperatura �uido 50 °C

� Pressione di esercizio 10/16 bar

� Pressione di ingresso 6/10 bar

� Grado di protezione IP54

� Alimentazione rete 3~230 V, 50 Hz

� Max. Temperatura �uido 50 °C

� Pressione di esercizio 1.2 MPa

� Classe di ef�cienza motore IE3

� Grado di protezione IP55

Equipaggiamento/

funzionamento

� Pompa principale controllata da

convertitore di frequenza nel quadro

di comando CC

� I componenti a contatto con il �uido

sono resistenti alla corrosione

� Collettori in acciaio inossidabile 1.4571

� Valvole di intercettazione lati

aspirazione e mandata per ogni pompa

� Valvola di non ritorno sul lato mandata

� Vaso di idroaccumulo a membrana da

8 l, PN 16, sul lato mandata

� Sensore di pressione sul lato mandata

� I componenti a contatto con il �uido

sono resistenti alla corrosione

� Collettori in acciaio inossidabile

1.4571

� Valvole di intercettazione lati

aspirazione e mandata per ogni

pompa

� Valvola di non ritorno sul lato

mandata

� Vaso di idroaccumulo a membrana da

8 l, PN 16, sul lato mandata

� Sensore di pressione sul lato mandata

Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso

� Convertitore di frequenza per ogni

pompa alloggiato nel quadro comando.

� Sistemi composti da 2 o 3 pompe, con un

convertitore di frequenza per ogni pompa

all’interno del quadro di comando.

� Sistema idoneo al retro�t di sistemi

di pressurizzazione esistenti,

permettendo in modo semplice il

passaggio da un obsoleto sistema con

autoclave ad un più moderno sistema

modulante con inverter e al contempo

l'adeguamento della rete antincendio.
