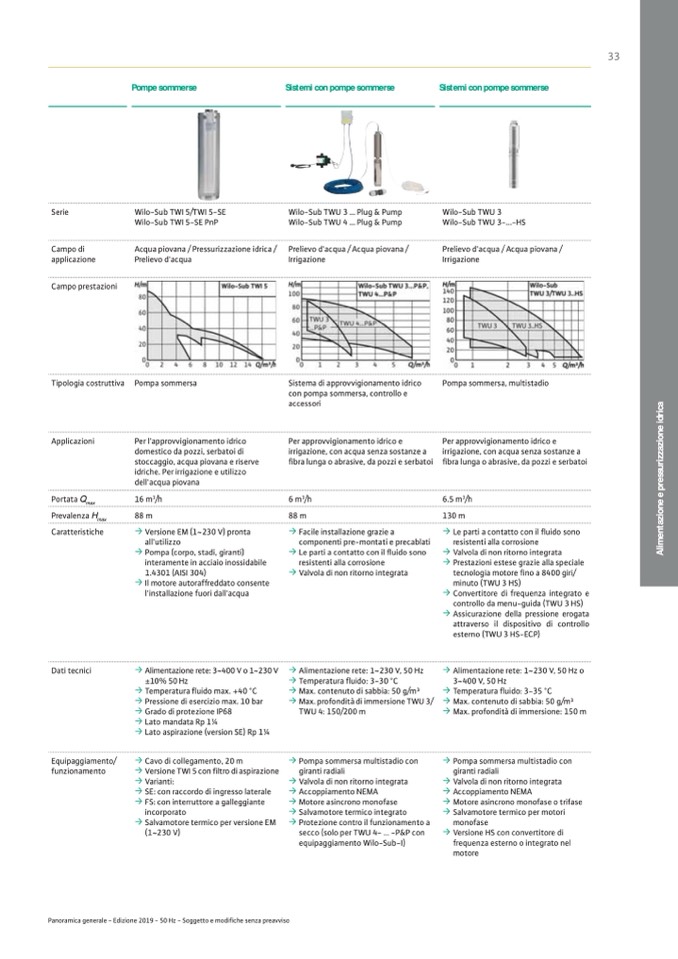

Pompe sommerse

Sistemi con pompe sommerse

Sistemi con pompe sommerse

33

Serie

Wilo-Sub TWI 5/TWI 5-SE

Wilo-Sub TWI 5-SE PnP

Wilo-Sub TWU 3 ... Plug & Pump

Wilo-Sub TWU 4 ... Plug & Pump

Wilo-Sub TWU 3

Wilo-Sub TWU 3-...-HS

Campo di

applicazione

Campo prestazioni

Acqua piovana / Pressurizzazione idrica /

Prelievo d'acqua

Prelievo d'acqua / Acqua piovana /

Irrigazione

Prelievo d'acqua / Acqua piovana /

Irrigazione

Tipologia costruttiva

Pompa sommersa

Sistema di approvvigionamento idrico

con pompa sommersa, controllo e

accessori

Pompa sommersa, multistadio

Applicazioni

Per l'approvvigionamento idrico

domestico da pozzi, serbatoi di

stoccaggio, acqua piovana e riserve

idriche. Per irrigazione e utilizzo

dell'acqua piovana

Per approvvigionamento idrico e

irrigazione, con acqua senza sostanze a

�bra lunga o abrasive, da pozzi e serbatoi

Per approvvigionamento idrico e

irrigazione, con acqua senza sostanze a

�bra lunga o abrasive, da pozzi e serbatoi

Portata Q

max

16 m

3

/h

6 m

3

/h

6.5 m

3

/h

Prevalenza H

max

Caratteristiche

88m

130 m

� Versione EM (1~230 V) pronta

all'utilizzo

� Pompa (corpo, stadi, giranti)

interamente in acciaio inossidabile

1.4301 (AISI 304)

� Il motore autoraffreddato consente

l'installazione fuori dall'acqua

88m

� Facile installazione grazie a

componenti pre-montati e precablati

� Le parti a contatto con il �uido sono

resistenti alla corrosione

� Valvola di non ritorno integrata

Dati tecnici

Equipaggiamento/

funzionamento

� Alimentazione rete: 3~400 V o 1~230 V

±10% 50 Hz

� Temperatura �uido max. +40 °C

� Pressione di esercizio max. 10 bar

� Grado di protezione IP68

� Lato mandata Rp 11⁄4

� Lato aspirazione (version SE) Rp 11⁄4

� Alimentazione rete: 1~230 V, 50 Hz o

3~400 V, 50 Hz

� Temperatura �uido: 3-35 °C

� Max. contenuto di sabbia: 50 g/m3

� Max. profondità di immersione: 150 m

� Cavo di collegamento, 20 m

� Versione TWI 5 con �ltro di aspirazione

� Varianti:

� SE: con raccordo di ingresso laterale

� FS: con interruttore a galleggiante

incorporato

� Salvamotore termico per versione EM

(1~230 V)

� Alimentazione rete: 1~230 V, 50 Hz

� Temperatura �uido: 3-30 °C

� Max. contenuto di sabbia: 50 g/m3

� Max. profondità di immersione TWU 3/

TWU 4: 150/200 m

� Pompa sommersa multistadio con

giranti radiali

� Valvola di non ritorno integrata

� Accoppiamento NEMA

� Motore asincrono monofase

� Salvamotore termico integrato

� Protezione contro il funzionamento a

secco (solo per TWU 4- ... -P&P con

equipaggiamento Wilo-Sub-I)

� Pompa sommersa multistadio con

giranti radiali

� Valvola di non ritorno integrata

� Accoppiamento NEMA

� Motore asincrono monofase o trifase

� Salvamotore termico per motori

monofase

� Versione HS con convertitore di

frequenza esterno o integrato nel

motore

� Le parti a contatto con il �uido sono

resistenti alla corrosione

� Valvola di non ritorno integrata

� Prestazioni estese grazie alla speciale

tecnologia motore �no a 8400 giri/

minuto (TWU 3 HS)

� Convertitore di frequenza integrato e

controllo da menu-guida (TWU 3 HS)

� Assicurazione della pressione erogata

attraverso il dispositivo di controllo

esterno (TWU 3 HS-ECP)

Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso
