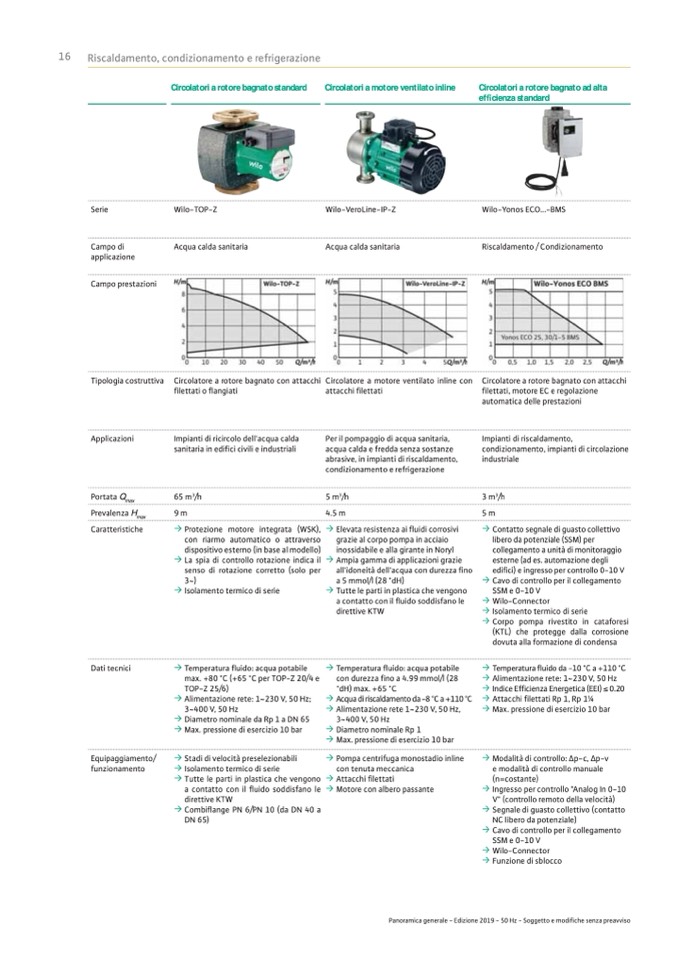

16

Riscaldamento, condizionamento e refrigerazione

Circolatori a rotore bagnato standard

Circolatori a motore ventilato inline

Circolatori a rotore bagnato ad alta

ef�cienza standard

Serie

Wilo-TOP-Z

Wilo-VeroLine-IP-Z

Wilo-Yonos ECO...-BMS

Campo di

applicazione

Acqua calda sanitaria

Acqua calda sanitaria

Riscaldamento / Condizionamento

Campo prestazioni

Tipologia costruttiva

Circolatore a rotore bagnato con attacchi

�lettati o �angiati

Circolatore a motore ventilato inline con

attacchi �lettati

Circolatore a rotore bagnato con attacchi

�lettati, motore EC e regolazione

automatica delle prestazioni

Applicazioni

Impianti di ricircolo dell'acqua calda

sanitaria in edi�ci civili e industriali

Per il pompaggio di acqua sanitaria,

acqua calda e fredda senza sostanze

abrasive, in impianti di riscaldamento,

condizionamento e refrigerazione

Impianti di riscaldamento,

condizionamento, impianti di circolazione

industriale

Portata Q

max

65 m

3

/h

5 m

3

/h

3 m

3

/h

Prevalenza H

max

9m

4.5 m

5m

Caratteristiche

�Protezione motore integrata (WSK),

con riarmo automatico o attraverso

dispositivo esterno (in base al modello)

� La spia di controllo rotazione indica il

senso di rotazione corretto (solo per

3~)

� Isolamento termico di serie

� Elevata resistenza ai �uidi corrosivi

grazie al corpo pompa in acciaio

inossidabile e alla girante in Noryl

� Ampia gamma di applicazioni grazie

all'idoneità dell'acqua con durezza �no

a 5 mmol/l (28 °dH)

� Tutte le parti in plastica che vengono

a contatto con il �uido soddisfano le

direttive KTW

� Contatto segnale di guasto collettivo

libero da potenziale (SSM) per

collegamento a unità di monitoraggio

esterne (ad es. automazione degli

edi�ci) e ingresso per controllo 0-10 V

� Cavo di controllo per il collegamento

SSM e 0-10 V

� Wilo-Connector

� Isolamento termico di serie

�Corpo pompa rivestito in cataforesi

(KTL) che protegge dalla corrosione

dovuta alla formazione di condensa

Dati tecnici

� Temperatura �uido: acqua potabile

max. +80 °C (+65 °C per TOP-Z 20/4 e

TOP-Z 25/6)

� Alimentazione rete: 1~230 V, 50 Hz;

3~400 V, 50 Hz

� Diametro nominale da Rp 1 a DN 65

� Max. pressione di esercizio 10 bar

� Temperatura �uido: acqua potabile

con durezza �no a 4.99 mmol/l (28

°dH) max. +65 °C

� Acqua di riscaldamento da -8 °C a +110 °C

� Alimentazione rete 1~230 V, 50 Hz,

3~400 V, 50 Hz

� Diametro nominale Rp 1

� Max. pressione di esercizio 10 bar

� Temperatura �uido da -10 °C a +110 °C

� Alimentazione rete: 1~230 V, 50 Hz

� Indice Ef�cienza Energetica (EEI) � 0.20

� Attacchi �lettati Rp 1, Rp 11⁄4

� Max. pressione di esercizio 10 bar

Equipaggiamento/

funzionamento

� Stadi di velocità preselezionabili

� Isolamento termico di serie

� Tutte le parti in plastica che vengono

a contatto con il �uido soddisfano le

direttive KTW

� Combi�ange PN 6/PN 10 (da DN 40 a

DN 65)

� Pompa centrifuga monostadio inline

con tenuta meccanica

� Attacchi �lettati

� Motore con albero passante

� Modalità di controllo: �p-c, �p-v

e modalità di controllo manuale

(n=costante)

� Ingresso per controllo "Analog In 0-10

V" (controllo remoto della velocità)

� Segnale di guasto collettivo (contatto

NC libero da potenziale)

� Cavo di controllo per il collegamento

SSM e 0-10 V

� Wilo-Connector

� Funzione di sblocco

Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso
