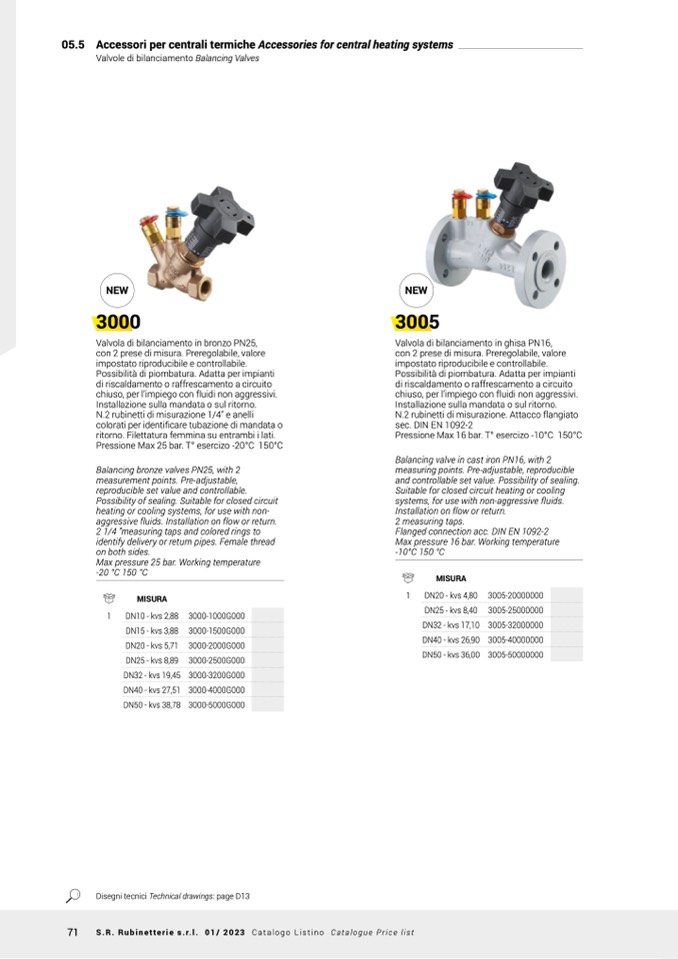

05.5 Accessori per centrali termiche Accessories for central heating systems

Valvole di bilanciamento Balancing Valves

NEW

3000

Valvola di bilanciamento in bronzo PN25,

con 2 prese di misura. Preregolabile, valore

impostato riproducibile e controllabile.

Possibilità di piombatura. Adatta per impianti

di riscaldamento o raffrescamento a circuito

chiuso, per l’impiego con fluidi non aggressivi.

Installazione sulla mandata o sul ritorno.

N.2 rubinetti di misurazione 1/4” e anelli

colorati per identificare tubazione di mandata o

ritorno. Filettatura femmina su entrambi i lati.

Pressione Max 25 bar. T° esercizo -20°C 150°C

Balancing bronze valves PN25, with 2

measurement points. Pre-adjustable,

reproducible set value and controllable.

Possibility of sealing. Suitable for closed circuit

heating or cooling systems, for use with non-

aggressive fluids. Installation on flow or return.

2 1/4 ”measuring taps and colored rings to

identify delivery or return pipes. Female thread

on both sides.

Max pressure 25 bar. Working temperature

-20 °C 150 °C

NEW

3005

Valvola di bilanciamento in ghisa PN16,

con 2 prese di misura. Preregolabile, valore

impostato riproducibile e controllabile.

Possibilità di piombatura. Adatta per impianti

di riscaldamento o raffrescamento a circuito

chiuso, per l’impiego con fluidi non aggressivi.

Installazione sulla mandata o sul ritorno.

N.2 rubinetti di misurazione. Attacco flangiato

sec. DIN EN 1092-2

Pressione Max 16 bar. T° esercizo -10°C 150°C

Balancing valve in cast iron PN16, with 2

measuring points. Pre-adjustable, reproducible

and controllable set value. Possibility of sealing.

Suitable for closed circuit heating or cooling

systems, for use with non-aggressive fluids.

Installation on flow or return.

2 measuring taps.

Flanged connection acc. DIN EN 1092-2

Max pressure 16 bar. Working temperature

-10°C 150 °C

MISURA

DN10 - kvs 2,88

DN15 - kvs 3,88

DN20 - kvs 5,71

DN25 - kvs 8,89

DN32 - kvs 19,45

DN40 - kvs 27,51

DN50 - kvs 38,78

1

MISURA

DN20 - kvs 4,80

DN25 - kvs 8,40

DN32 - kvs 17,10

DN40 - kvs 26,90

DN50 - kvs 36,00

3005-20000000

3005-25000000

3005-32000000

3005-40000000

3005-50000000

1

3000-1000G000

3000-1500G000

3000-2000G000

3000-2500G000

3000-3200G000

3000-4000G000

3000-5000G000

Disegni tecnici Technical drawings: page D13

71 S.R. Rubinetterie s.r.l. 01/ 2023 Catalogo Listino Catalogue Price list
