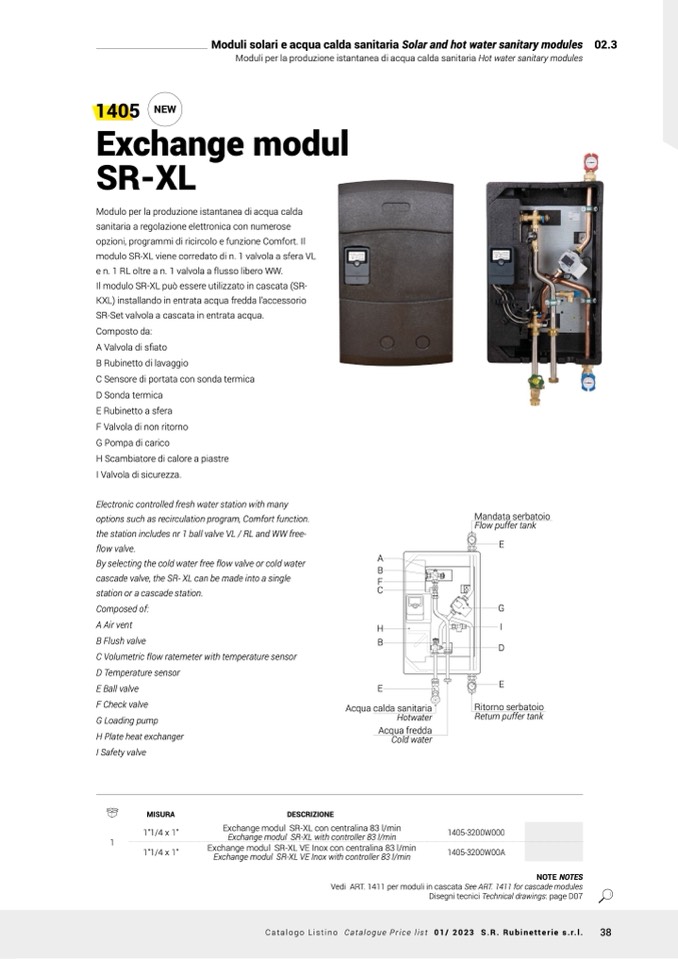

Moduli solari e acqua calda sanitaria Solar and hot water sanitary modules 02.3
Moduli per la produzione istantanea di acqua calda sanitaria Hot water sanitary modules
1405
Exchange modul
SR-XL
NEW
Modulo per la produzione istantanea di acqua calda
sanitaria a regolazione elettronica con numerose
opzioni, programmi di ricircolo e funzione Comfort. Il
modulo SR-XL viene corredato di n. 1 valvola a sfera VL
e n. 1 RL oltre a n. 1 valvola a flusso libero WW.
Il modulo SR-XL può essere utilizzato in cascata (SR-
KXL) installando in entrata acqua fredda l’accessorio
SR-Set valvola a cascata in entrata acqua.
Composto da:
A Valvola di sfiato
B Rubinetto di lavaggio
C Sensore di portata con sonda termica
D Sonda termica
E Rubinetto a sfera
F Valvola di non ritorno
G Pompa di carico
H Scambiatore di calore a piastre
I Valvola di sicurezza.
Electronic controlled fresh water station with many
options such as recirculation program, Comfort function.
the station includes nr 1 ball valve VL / RL and WW free-
flow valve.
By selecting the cold water free flow valve or cold water
cascade valve, the SR- XL can be made into a single
station or a cascade station.
Composed of:
A Air vent
B Flush valve
C Volumetric flow ratemeter with temperature sensor
D Temperature sensor
E Ball valve
F Check valve
G Loading pump
H Plate heat exchanger
I Safety valve
Mandata serbatoio
Flow puffer tank
A
B
F
C
H
B
E
Acqua calda sanitaria
E
G
I
D
E
Ritorno serbatoio
Hotwater
Return puffer tank
Acqua fredda
Cold water
1
MISURA
1"1/4 x 1"
1"1/4 x 1"
DESCRIZIONE
Exchange modul SR-XL con centralina 83 l/min
Exchange modul SR-XL with controller 83 l/min
Exchange modul SR-XL VE Inox con centralina 83 l/min
Exchange modul SR-XL VE Inox with controller 83 l/min
1405-3200W000
1405-3200W00A
NOTE NOTES
Vedi ART. 1411 per moduli in cascata See ART. 1411 for cascade modules
Disegni tecnici Technical drawings: page D07
Catalogo Listino Catalogue Price list 01/ 2023 S.R. Rubinetterie s.r.l.
38
