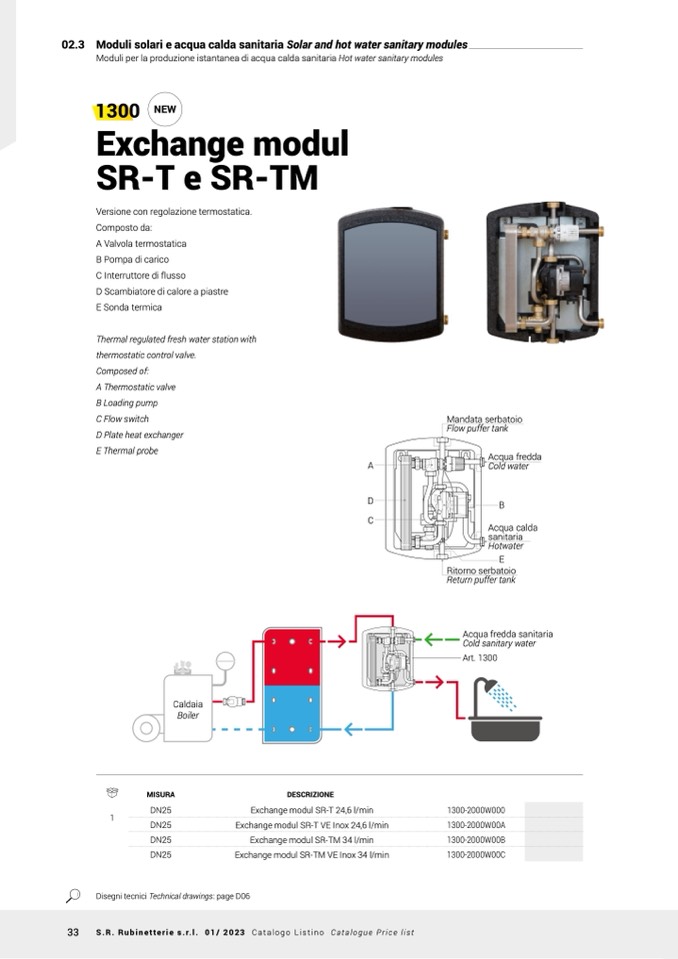

02.3 Moduli solari e acqua calda sanitaria Solar and hot water sanitary modules

Moduli per la produzione istantanea di acqua calda sanitaria Hot water sanitary modules

1300

Exchange modul

SR-T e SR-TM

NEW

Versione con regolazione termostatica.

Composto da:

A Valvola termostatica

B Pompa di carico

C Interruttore di flusso

D Scambiatore di calore a piastre

E Sonda termica

Thermal regulated fresh water station with

thermostatic control valve.

Composed of:

A Thermostatic valve

B Loading pump

C Flow switch

D Plate heat exchanger

E Thermal probe

Mandata serbatoio

Flow puffer tank

A

D

C

Acqua fredda

Cold water

B

Acqua calda

sanitaria

Hotwater

E

Ritorno serbatoio

Return puffer tank

Acqua fredda sanitaria

Cold sanitary water

Art. 1300

Caldaia

Boiler

MISURA

DN25

DN25

DN25

DN25

DESCRIZIONE

1

Exchange modul SR-T 24,6 l/min

Exchange modul SR-T VE Inox 24,6 l/min

Exchange modul SR-TM 34 l/min

Exchange modul SR-TM VE Inox 34 l/min

1300-2000W000

1300-2000W00A

1300-2000W00B

1300-2000W00C

Disegni tecnici Technical drawings: page D06
