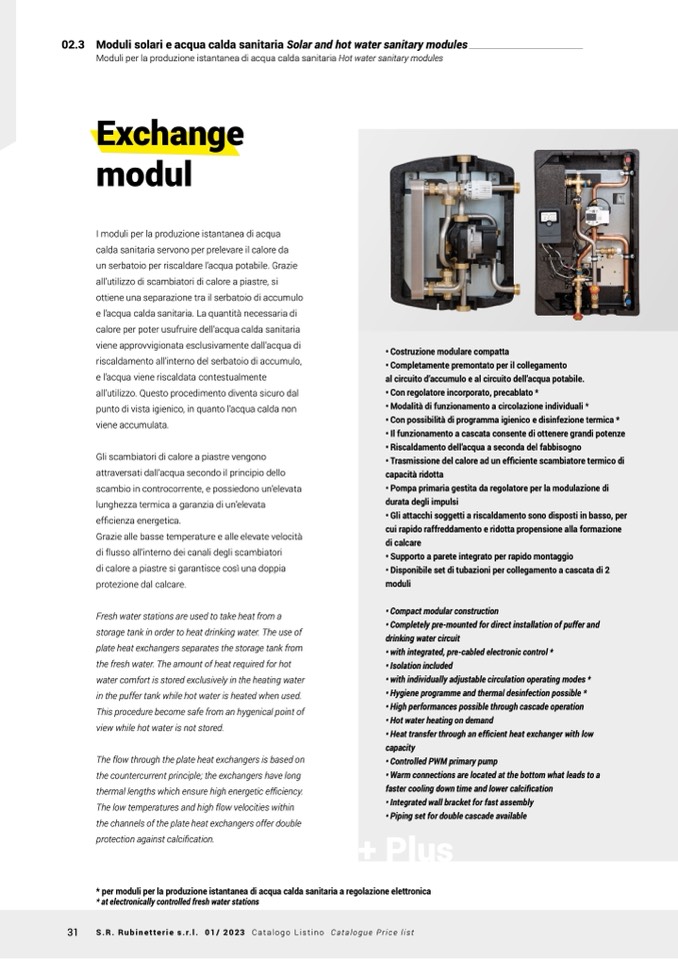

02.3 Moduli solari e acqua calda sanitaria Solar and hot water sanitary modules

Moduli per la produzione istantanea di acqua calda sanitaria Hot water sanitary modules

Exchange

modul

I moduli per la produzione istantanea di acqua

calda sanitaria servono per prelevare il calore da

un serbatoio per riscaldare l’acqua potabile. Grazie

all’utilizzo di scambiatori di calore a piastre, si

ottiene una separazione tra il serbatoio di accumulo

e l’acqua calda sanitaria. La quantità necessaria di

calore per poter usufruire dell’acqua calda sanitaria

viene approvvigionata esclusivamente dall’acqua di

riscaldamento all’interno del serbatoio di accumulo,

e l’acqua viene riscaldata contestualmente

all’utilizzo. Questo procedimento diventa sicuro dal

punto di vista igienico, in quanto l’acqua calda non

viene accumulata.

Gli scambiatori di calore a piastre vengono

attraversati dall’acqua secondo il principio dello

scambio in controcorrente, e possiedono un’elevata

lunghezza termica a garanzia di un’elevata

efficienza energetica.

Grazie alle basse temperature e alle elevate velocità

di flusso all’interno dei canali degli scambiatori

di calore a piastre si garantisce così una doppia

protezione dal calcare.

Fresh water stations are used to take heat from a

storage tank in order to heat drinking water. The use of

plate heat exchangers separates the storage tank from

the fresh water. The amount of heat required for hot

water comfort is stored exclusively in the heating water

in the puffer tank while hot water is heated when used.

This procedure become safe from an hygenical point of

view while hot water is not stored.

The flow through the plate heat exchangers is based on

the countercurrent principle; the exchangers have long

thermal lengths which ensure high energetic efficiency.

The low temperatures and high flow velocities within

the channels of the plate heat exchangers offer double

protection against calcification.

* per moduli per la produzione istantanea di acqua calda sanitaria a regolazione elettronica

* at electronically controlled fresh water stations

+P

gs

• Costruzione modulare compatta

• Completamente premontato per il collegamento

al circuito d’accumulo e al circuito dell’acqua potabile.

• Con regolatore incorporato, precablato *

• Modalità di funzionamento a circolazione individuali *

• Con possibilità di programma igienico e disinfezione termica *

• Il funzionamento a cascata consente di ottenere grandi potenze

• Riscaldamento dell’acqua a seconda del fabbisogno

• Trasmissione del calore ad un efficiente scambiatore termico di

capacità ridotta

• Pompa primaria gestita da regolatore per la modulazione di

durata degli impulsi

• Gli attacchi soggetti a riscaldamento sono disposti in basso, per

cui rapido raffreddamento e ridotta propensione alla formazione

di calcare

• Supporto a parete integrato per rapido montaggio

• Disponibile set di tubazioni per collegamento a cascata di 2

moduli

• Compact modular construction

• Completely pre-mounted for direct installation of puffer and

drinking water circuit

• with integrated, pre-cabled electronic control *

• Isolation included

• with individually adjustable circulation operating modes *

• Hygiene programme and thermal desinfection possible *

• High performances possible through cascade operation

• Hot water heating on demand

• Heat transfer through an efficient heat exchanger with low

capacity

• Controlled PWM primary pump

• Warm connections are located at the bottom what leads to a

faster

l

coo

u

ling d

s

own time and lower calcification

• Integrated wall bracket for fast assembly

+ Plus

• Pipin

et for double cascade available

31 S.R. Rubinetterie s.r.l. 01/ 2023 Catalogo Listino Catalogue Price list
