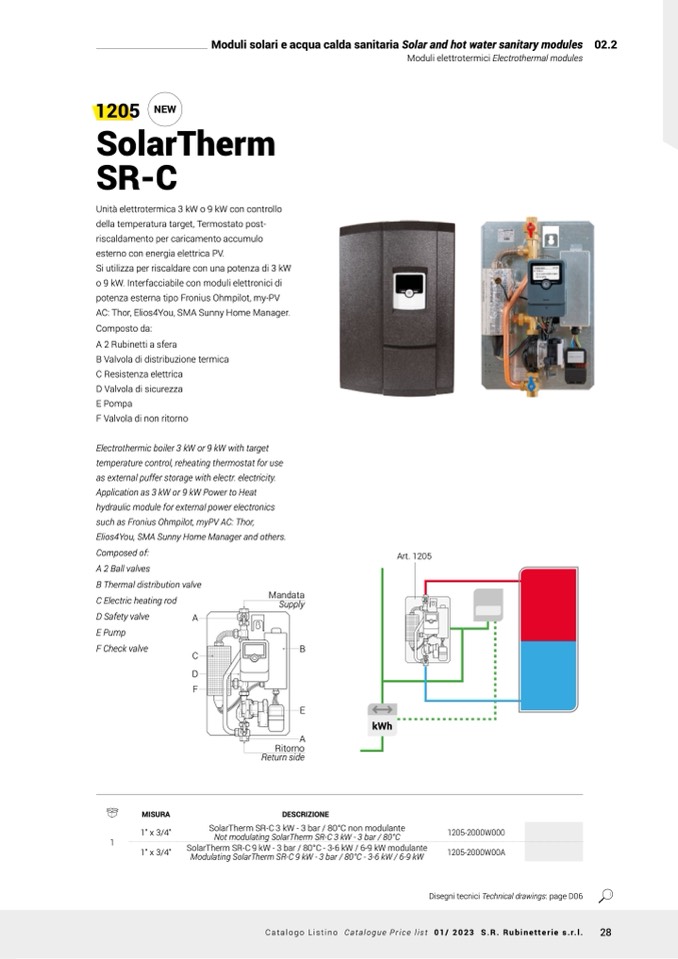

Moduli solari e acqua calda sanitaria Solar and hot water sanitary modules 02.2

Moduli elettrotermici Electrothermal modules

1205

SolarTherm

SR-C

Unità elettrotermica 3 kW o 9 kW con controllo

della temperatura target, Termostato post-

riscaldamento per caricamento accumulo

esterno con energia elettrica PV.

Si utilizza per riscaldare con una potenza di 3 kW

o 9 kW. Interfacciabile con moduli elettronici di

potenza esterna tipo Fronius Ohmpilot, my-PV

AC: Thor, Elios4You, SMA Sunny Home Manager.

Composto da:

A 2 Rubinetti a sfera

B Valvola di distribuzione termica

C Resistenza elettrica

D Valvola di sicurezza

E Pompa

F Valvola di non ritorno

Electrothermic boiler 3 kW or 9 kW with target

temperature control, reheating thermostat for use

as external puffer storage with electr. electricity.

Application as 3 kW or 9 kW Power to Heat

hydraulic module for external power electronics

such as Fronius Ohmpilot, myPV AC: Thor,

Elios4You, SMA Sunny Home Manager and others.

Composed of:

A 2 Ball valves

B Thermal distribution valve

C Electric heating rod

D Safety valve

E Pump

F Check valve

NEW

Mandata

Supply

Art. 1205

A

C

B

D

F

E

A

Ritorno

Return side

DESCRIZIONE

kWh

1

MISURA

1" x 3/4"

1" x 3/4"

SolarTherm SR-C 3 kW - 3 bar / 80°C non modulante

Not modulating SolarTherm SR-C 3 kW - 3 bar / 80°C

1205-2000W000

1205-2000W00A

SolarTherm SR-C 9 kW - 3 bar / 80°C - 3-6 kW / 6-9 kW modulante

Modulating SolarTherm SR-C 9 kW - 3 bar / 80°C - 3-6 kW / 6-9 kW

Disegni tecnici Technical drawings: page D06

Catalogo Listino Catalogue Price list 01/ 2023 S.R. Rubinetterie s.r.l.

28
