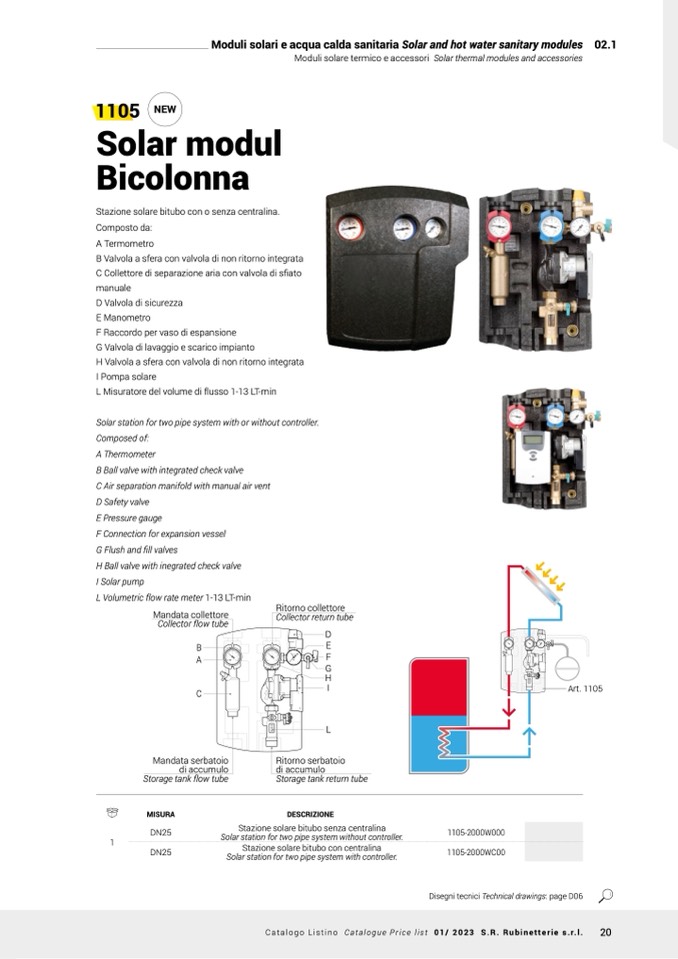

Moduli solari e acqua calda sanitaria Solar and hot water sanitary modules 02.1

Moduli solare termico e accessori Solar thermal modules and accessories

1105

Solar modul

Bicolonna

Stazione solare bitubo con o senza centralina.

Composto da:

A Termometro

B Valvola a sfera con valvola di non ritorno integrata

C Collettore di separazione aria con valvola di sfiato

manuale

D Valvola di sicurezza

E Manometro

F Raccordo per vaso di espansione

G Valvola di lavaggio e scarico impianto

H Valvola a sfera con valvola di non ritorno integrata

I Pompa solare

L Misuratore del volume di flusso 1-13 LT-min

Solar station for two pipe system with or without controller.

Composed of:

A Thermometer

B Ball valve with integrated check valve

C Air separation manifold with manual air vent

D Safety valve

E Pressure gauge

F Connection for expansion vessel

G Flush and fill valves

H Ball valve with inegrated check valve

I Solar pump

L Volumetric flow rate meter 1-13 LT-min

NEW

Mandata collettore

Ritorno collettore

Collector flow tube

Collector return tube

D

E

F

H

G

I

L

Ritorno serbatoio

di accumulo

Storage tank return tube

DESCRIZIONE

Stazione solare bitubo senza centralina

Solar station for two pipe system without controller.

Stazione solare bitubo con centralina

Solar station for two pipe system with controller.

B

A

C

Mandata serbatoio

di accumulo

Storage tank flow tube

MISURA

DN25

DN25

Art. 1105

1

1105-2000W000

1105-2000WC00

Disegni tecnici Technical drawings: page D06

Catalogo Listino Catalogue Price list 01/ 2023 S.R. Rubinetterie s.r.l.

20
