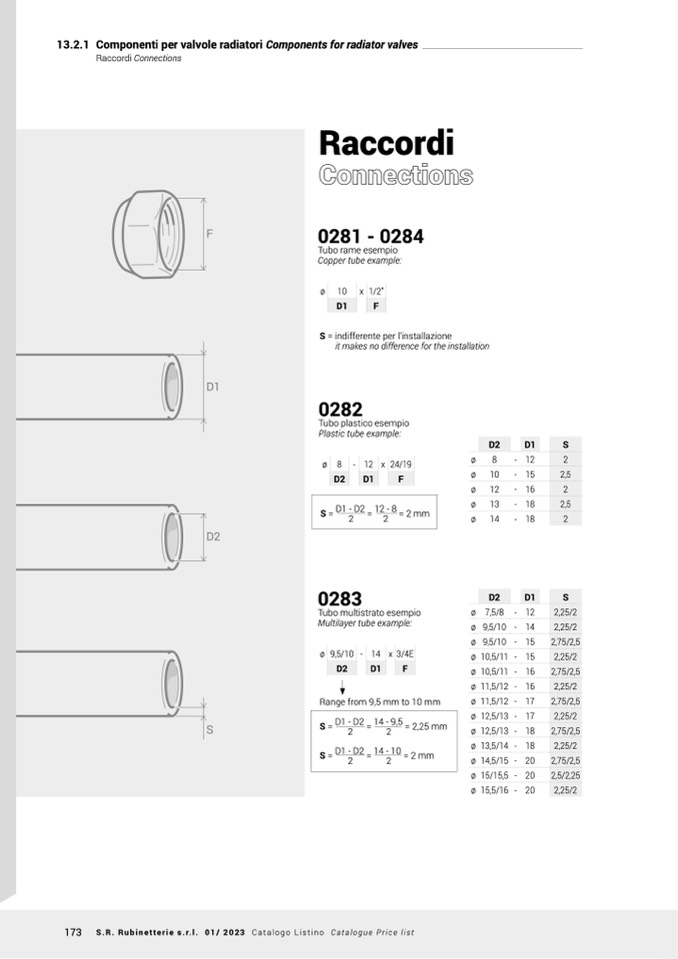

13.2.1 Componenti per valvole radiatori Components for radiator valves

Raccordi Connections

Raccordi

Connections

0281 - 0284

Tubo rame esempio

Copper tube example:

ø 10 x 1/2”

D1

F

S = indifferente per l’installazione

it makes no difference for the installation

F

D1

D2

0282

Tubo plastico esempio

Plastic tube example:

ø 8 - 12 x 24/19

D2

D1

F

0283

Tubo multistrato esempio

Multilayer tube example:

ø 9,5/10 - 14 x 3/4E

D2

D1

F

Range from 9,5 mm to 10 mm

ø

8

- 12

ø 10

- 15

ø 12

- 16

ø 13

- 18

ø 14

- 18

ø 7,5/8 - 12

ø 9,5/10 - 14

ø 9,5/10 - 15

ø 10,5/11 - 15

ø 10,5/11 - 16

ø 11,5/12 - 16

ø 11,5/12 - 17

ø 12,5/13 - 17

ø 12,5/13 - 18

ø 13,5/14 - 18

ø 14,5/15 - 20

ø 15/15,5 - 20

ø 15,5/16 - 20

S =

D1 - D2

=

12 - 8

= 2 mm

2

2

D2

D1

S

2

2,5

2

2,5

2

D2

D1

S

2,25/2

2,25/2

2,75/2,5

2,25/2

2,75/2,5

2,25/2

2,75/2,5

2,25/2

S

S =

D1 - D2

=

14 - 9,5

= 2,25 mm

2

2

S =

D1 - D2

=

14 - 10

= 2 mm

2

2

2,75/2,5

2,25/2

2,75/2,5

2,5/2,25

2,25/2
