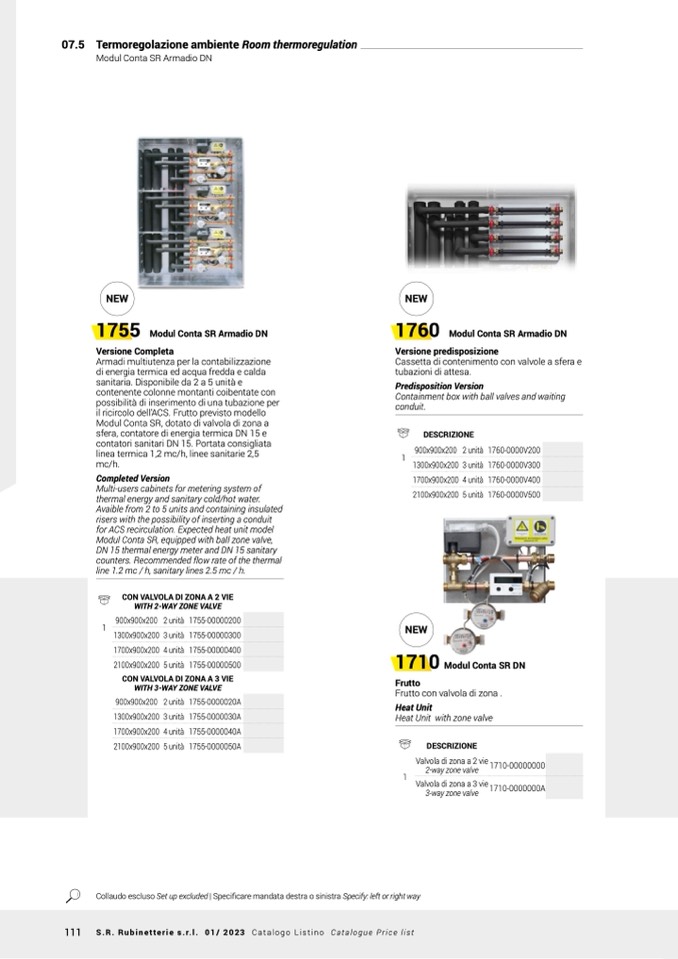

07.5 Termoregolazione ambiente Room thermoregulation

Modul Conta SR Armadio DN

NEW

1755

Modul Conta SR Armadio DN

Versione Completa

Armadi multiutenza per la contabilizzazione

di energia termica ed acqua fredda e calda

sanitaria. Disponibile da 2 a 5 unità e

contenente colonne montanti coibentate con

possibilità di inserimento di una tubazione per

il ricircolo dell’ACS. Frutto previsto modello

Modul Conta SR, dotato di valvola di zona a

sfera, contatore di energia termica DN 15 e

contatori sanitari DN 15. Portata consigliata

linea termica 1,2 mc/h, linee sanitarie 2,5

mc/h.

Completed Version

Multi-users cabinets for metering system of

thermal energy and sanitary cold/hot water.

Avaible from 2 to 5 units and containing insulated

risers with the possibility of inserting a conduit

for ACS recirculation. Expected heat unit model

Modul Conta SR, equipped with ball zone valve,

DN 15 thermal energy meter and DN 15 sanitary

counters. Recommended flow rate of the thermal

line 1.2 mc / h, sanitary lines 2.5 mc / h.

NEW

1760

Modul Conta SR Armadio DN

Versione predisposizione

Cassetta di contenimento con valvole a sfera e

tubazioni di attesa.

Predisposition Version

Containment box with ball valves and waiting

conduit.

1

DESCRIZIONE

900x900x200 2 unità

1300x900x200 3 unità

1700x900x200 4 unità

2100x900x200 5 unità

1760-0000V200

1760-0000V300

1760-0000V400

1760-0000V500

CON VALVOLA DI ZONA A 2 VIE

WITH 2-WAY ZONE VALVE

1

900x900x200 2 unità

1300x900x200 3 unità

1700x900x200 4 unità

2100x900x200 5 unità

1755-00000200

1755-00000300

1755-00000400

1755-00000500

NEW

CON VALVOLA DI ZONA A 3 VIE

WITH 3-WAY ZONE VALVE

1710

Modul Conta SR DN

Frutto

Frutto con valvola di zona .

Heat Unit

Heat Unit with zone valve

900x900x200 2 unità

1300x900x200 3 unità

1700x900x200 4 unità

2100x900x200 5 unità

1755-0000020A

1755-0000030A

1755-0000040A

1755-0000050A

DESCRIZIONE

Valvola di zona a 2 vie

1710-00000000

2-way zone valve

Valvola di zona a 3 vie

1710-0000000A

3-way zone valve

1

Collaudo escluso Set up excluded | Specificare mandata destra o sinistra Specify: left or right way

111 S.R. Rubinetterie s.r.l. 01/ 2023 Catalogo Listino Catalogue Price list
