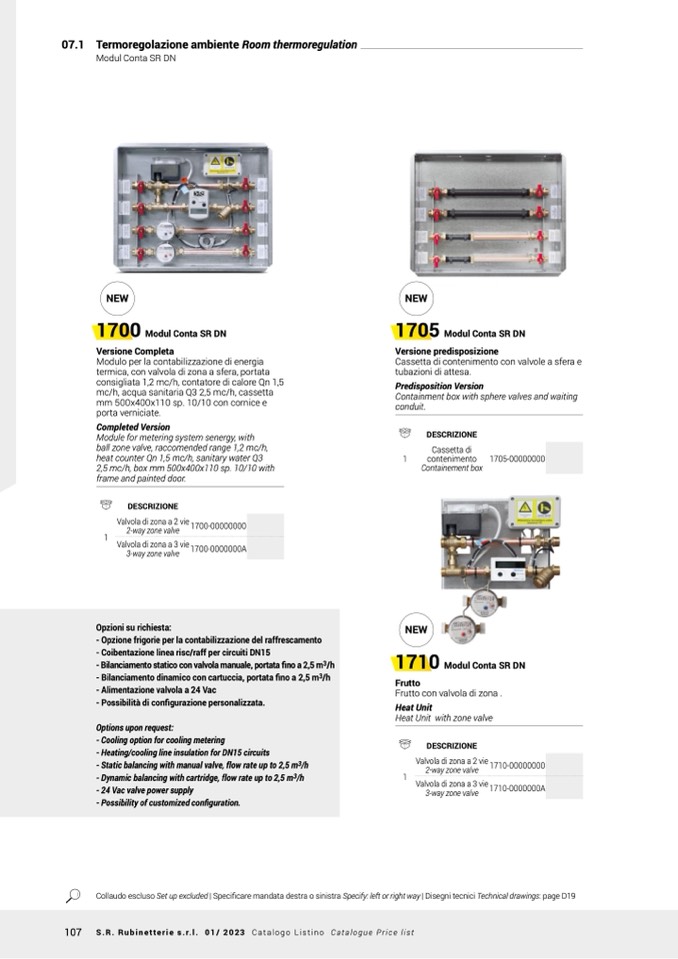

07.1 Termoregolazione ambiente Room thermoregulation

Modul Conta SR DN

NEW

1700

Modul Conta SR DN

Versione Completa

Modulo per la contabilizzazione di energia

termica, con valvola di zona a sfera, portata

consigliata 1,2 mc/h, contatore di calore Qn 1,5

mc/h, acqua sanitaria Q3 2,5 mc/h, cassetta

mm 500x400x110 sp. 10/10 con cornice e

porta verniciate.

Completed Version

Module for metering system senergy, with

ball zone valve, raccomended range 1,2 mc/h,

heat counter Qn 1,5 mc/h, sanitary water Q3

2,5 mc/h, box mm 500x400x110 sp. 10/10 with

frame and painted door.

NEW

1705

Modul Conta SR DN

Versione predisposizione

Cassetta di contenimento con valvole a sfera e

tubazioni di attesa.

Predisposition Version

Containment box with sphere valves and waiting

conduit.

1

DESCRIZIONE

Cassetta di

contenimento

Containement box

1705-00000000

1

DESCRIZIONE

Valvola di zona a 2 vie

1700-00000000

2-way zone valve

Valvola di zona a 3 vie

1700-0000000A

3-way zone valve

Opzioni su richiesta:

- Opzione frigorie per la contabilizzazione del raffrescamento

- Coibentazione linea risc/raff per circuiti DN15

- Bilanciamento statico con valvola manuale, portata fino a 2,5 m3/h

- Bilanciamento dinamico con cartuccia, portata fino a 2,5 m3/h

- Alimentazione valvola a 24 Vac

- Possibilità di configurazione personalizzata.

Options upon request:

- Cooling option for cooling metering

- Heating/cooling line insulation for DN15 circuits

- Static balancing with manual valve, flow rate up to 2,5 m3/h

- Dynamic balancing with cartridge, flow rate up to 2,5 m3/h

- 24 Vac valve power supply

- Possibility of customized configuration.

NEW

1710

Modul Conta SR DN

Frutto

Frutto con valvola di zona .

Heat Unit

Heat Unit with zone valve

DESCRIZIONE

Valvola di zona a 2 vie

1710-00000000

1

2-way zone valve

Valvola di zona a 3 vie

1710-0000000A

3-way zone valve

Collaudo escluso Set up excluded | Specificare mandata destra o sinistra Specify: left or right way | Disegni tecnici Technical drawings: page D19

107 S.R. Rubinetterie s.r.l. 01/ 2023 Catalogo Listino Catalogue Price list
