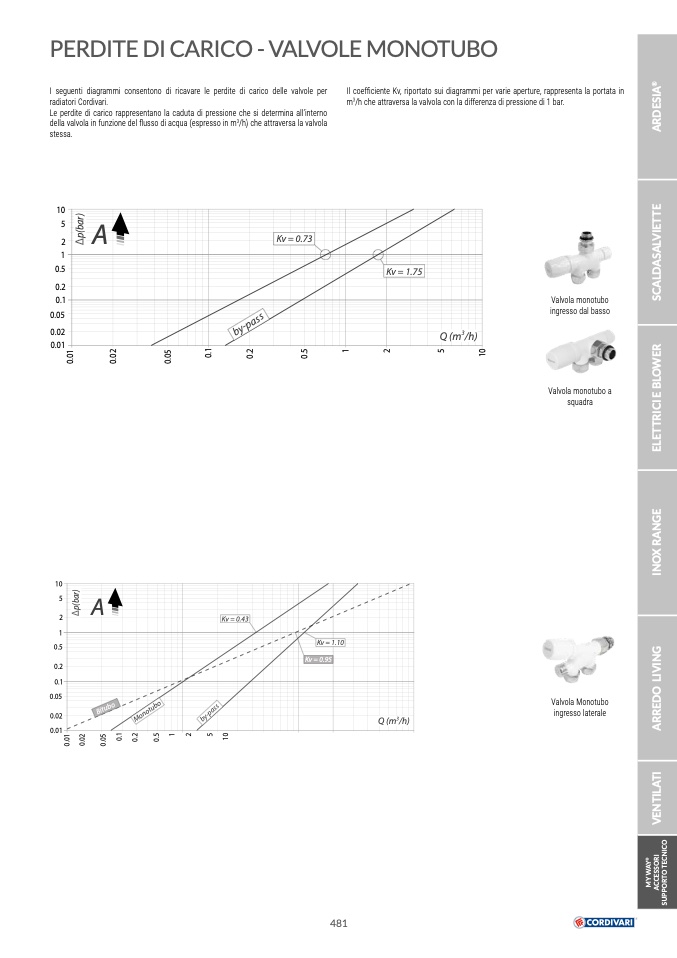

PERDITE DI CARICO - VALVOLE MONOTUBO
I seguenti diagrammi consentono di ricavare le perdite di carico delle valvole per
radiatori Cordivari.
Le perdite di carico rappresentano la caduta di pressione che si determina all’interno
della valvola in funzione del flusso di acqua (espresso in m
3
/h) che attraversa la valvola
stessa.
Il coefficiente Kv, riportato sui diagrammi per varie aperture, rappresenta la portata in
m
3
/h che attraversa la valvola con la differenza di pressione di 1 bar.
