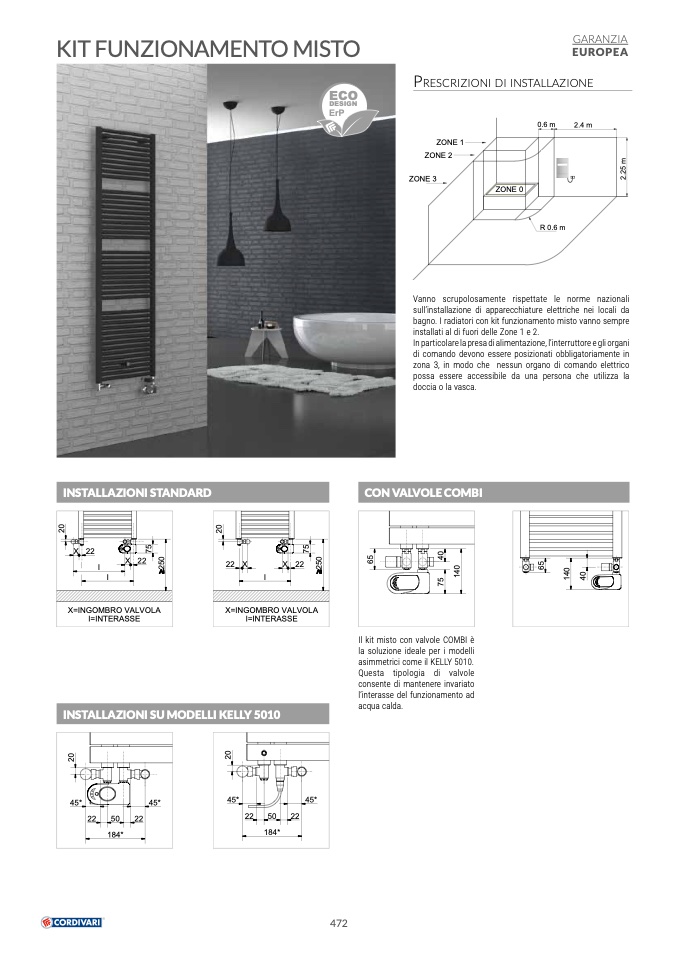

KIT FUNZIONAMENTO MISTO
GARANZIA
EUROPEA
prescrizioni di installazione
22 X
X 22
I
ECO
DESIGN
ErP
472
Vanno scrupolosamente rispettate le norme nazionali
sull’installazione di apparecchiature elettriche nei locali da
bagno. I radiatori con kit funzionamento misto vanno sempre
installati al di fuori delle Zone 1 e 2.
In particolare la presa di alimentazione, l’interruttore e gli organi
di comando devono essere posizionati obbligatoriamente in
zona 3, in modo che nessun organo di comando elettrico
possa essere accessibile da una persona che utilizza la
doccia o la vasca.
Il kit misto con valvole COMBI è
la soluzione ideale per i modelli
asimmetrici come il KELLY 5010.
Questa tipologia di valvole
consente di mantenere invariato
l’interasse del funzionamento ad
acqua calda.
ZONE 1
ZONE 2
ZONE 3
R 0.6 m
0.6 m
2.4 m
2
.
2
5
m
ZONE 0
INSTALLAZIONI STANDARD
CON VALVOLE COMBI
2
0
7
5
2
5
0
X 22
X 22
I
I
X=INGOMBRO VALVOLA
I=INTERASSE
6
5
7
5
4
0
1
4
0
6
5
1
4
0
4
0
2
0
7
5
2
5
0
X=INGOMBRO VALVOLA
I=INTERASSE
INSTALLAZIONI SU MODELLI KELLY 5010
2
0
45*
45*
22
50
22
184*
2
0
45*
45*
50
22
22
184*
