MATERIALI:

• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm.

• Corpi radianti verticali in acciaio al carbonio verniciato ø 18

mm.

KIT DI FISSAGGIO:

Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per

fissaggio idonei per impiego su pareti compatte o in laterizio

forato, istruzioni di montaggio.

IMBALLO:

Il radiatore viene protetto con profili ed angolari in cartone,

e film di polietilene termoretraibile riciclabile. Istruzioni uso e

manutenzione a corredo.

VERNICIATURA:

A polveri epossipoliestere ecologiche con processo certificato

DIN 55900-1,-2.

COLORI:

Consultare tabella colori a pagina 486.

ACCESSORI E RICAMBI:

ALLACCIAMENTI STANDARD

V1

V2

I=L+90

I=L+90

ALLACCIAMENTI SPECIALI

V3

V4

sfiato H

COME ORDINARE I RADIATORI ALICE 18 VERTICALE

V7

V8

V9

Legenda

connessioni

entrata

uscita

altezza

I interasse

L larghezza

ACCESSORI

Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard

Valvola kristal a squadra

termostatizzabile

Bianco R01

Attacco Rame Ø 12/14/15

Codice 5991990311161

Attacco Multistrato Ø 16

Codice 5991990311160

Kit 2 appendiabiti

Bianco R01

Codice 5991990310388

Porta salviette

Bianco R01

larghezza 440 mm

Applicabile

su larghezze ≥ 475 mm

Codice 5991990331126

I codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01

Elenco completo e dettagli degli accessori da pag. 453

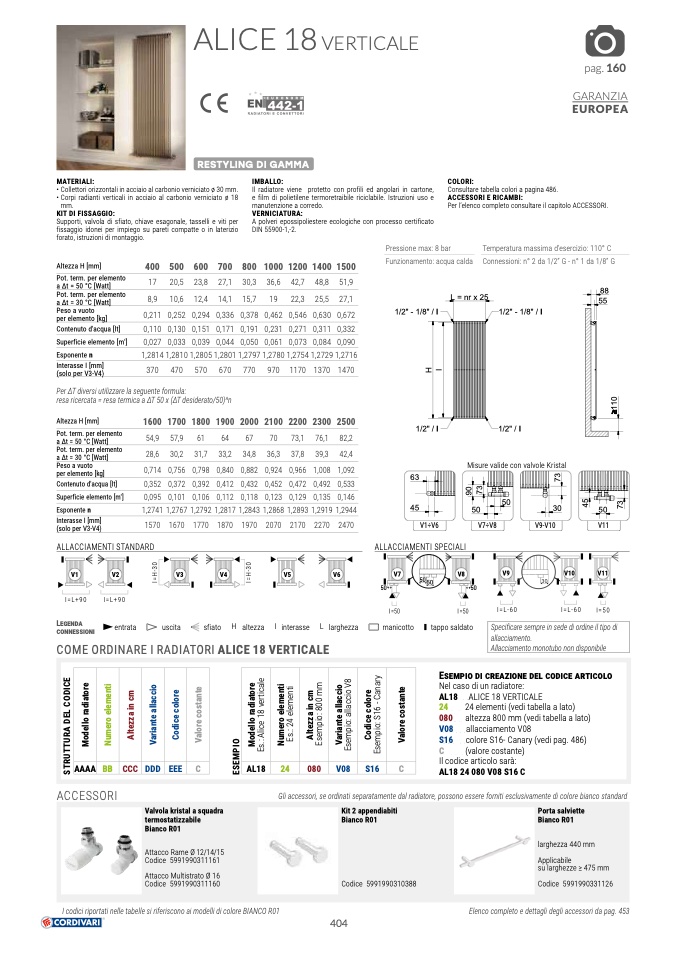

ALICE 18

VERTICALE

RESTYLING DI GAMMA

400 500 600 700 800 1000 1200 1400 1500

17 20,5 23,8 27,1 30,3 36,6 42,7 48,8 51,9

8,9 10,6 12,4 14,1 15,7 19 22,3 25,5 27,1

0,211 0,252 0,294 0,336 0,378 0,462 0,546 0,630 0,672

0,110 0,130 0,151 0,171 0,191 0,231 0,271 0,311 0,332

0,027 0,033 0,039 0,044 0,050 0,061 0,073 0,084 0,090

1,2814 1,2810 1,2805 1,2801 1,2797 1,2780 1,2754 1,2729 1,2716

370 470 570 670 770 970 1170 1370 1470

Per ΔT diversi utilizzare la seguente formula:

resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n

1600 1700 1800 1900 2000 2100 2200 2300 2500

54,9 57,9 61

64

67

70 73,1 76,1 82,2

28,6 30,2 31,7 33,2 34,8 36,3 37,8 39,3 42,4

0,714 0,756 0,798 0,840 0,882 0,924 0,966 1,008 1,092

0,352 0,372 0,392 0,412 0,432 0,452 0,472 0,492 0,533

0,095 0,101 0,106 0,112 0,118 0,123 0,129 0,135 0,146

1,2741 1,2767 1,2792 1,2817 1,2843 1,2868 1,2893 1,2919 1,2944

1570 1670 1770 1870 1970 2070 2170 2270 2470

Pressione max: 8 bar

Funzionamento: acqua calda

Temperatura massima d’esercizio: 110° C

Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G

V5

V6

50

50

50

50

30

404

1/2" - 1/8" / I

1/2" / I

1/2" - 1/8" / I

1/2" / I

Misure valide con valvole Kristal

63

45

V1÷V6

50

V7÷V8

50

30

50

I=50

I=50

manicotto

tappo saldato

I=L-60

Per l’elenco completo consultare il capitolo ACCESSORI.

L = nr x 25

88

55

V9-V10

V11

V10

V11

I=L-60

I=50

pag. 160

GARANZIA

EUROPEA

Altezza H [mm]

Pot. term. per elemento

a Δt = 50 °C [Watt]

Pot. term. per elemento

a Δt = 30 °C [Watt]

Peso a vuoto

per elemento [kg]

Contenuto d'acqua [lt]

Superficie elemento [m

2

]

Esponente n

Interasse I [mm]

(solo per V3-V4)

I

=

H

-

3

0

I

=

H

-

3

0

9

0

7

3

7

3

4

5

7

3

1

1

0

H

I

Altezza H [mm]

Pot. term. per elemento

a Δt = 50 °C [Watt]

Pot. term. per elemento

a Δt = 30 °C [Watt]

Peso a vuoto

per elemento [kg]

Contenuto d'acqua [lt]

Superficie elemento [m

2

]

Esponente n

Interasse I [mm]

(solo per V3-V4)

Specificare sempre in sede di ordine il tipo di

allacciamento.

Allacciamento monotubo non disponibile

AAAA BB CCC DDD EEE C

AL18 24

080 V08 S16

C

Esempio di creazione del codice articolo

Nel caso di un radiatore:

AL18 ALICE 18 VERTICALE

24

24 elementi (vedi tabella a lato)

080 altezza 800 mm (vedi tabella a lato)

V08 allacciamento V08

S16 colore S16- Canary (vedi pag. 486)

C

(valore costante)

Il codice articolo sarà:

AL18 24 080 V08 S16 C
