MATERIALI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm.
• Doppia fila di corpi radianti verticali in acciaio al carbonio
verniciato, rettangolari 15x20 mm.
KIT DI FISSAGGIO:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per
fissaggio idonei per impiego su pareti compatte o in laterizio
forato, istruzioni di montaggio.
600
IMBALLO:
Il radiatore viene protetto con profili ed angolari in cartone,
e film di polietilene termoretraibile riciclabile. Istruzioni uso e
manutenzione a corredo.
VERNICIATURA:
A polveri epossipoliestere ecologiche con processo certificato
DIN 55900-1,-2.
COLORI:
Consultare tabella colori a pagina 486.
ACCESSORI E RICAMBI:
Legenda
connessioni
ACCESSORI
Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
entrata
uscita
altezza
I interasse
L larghezza

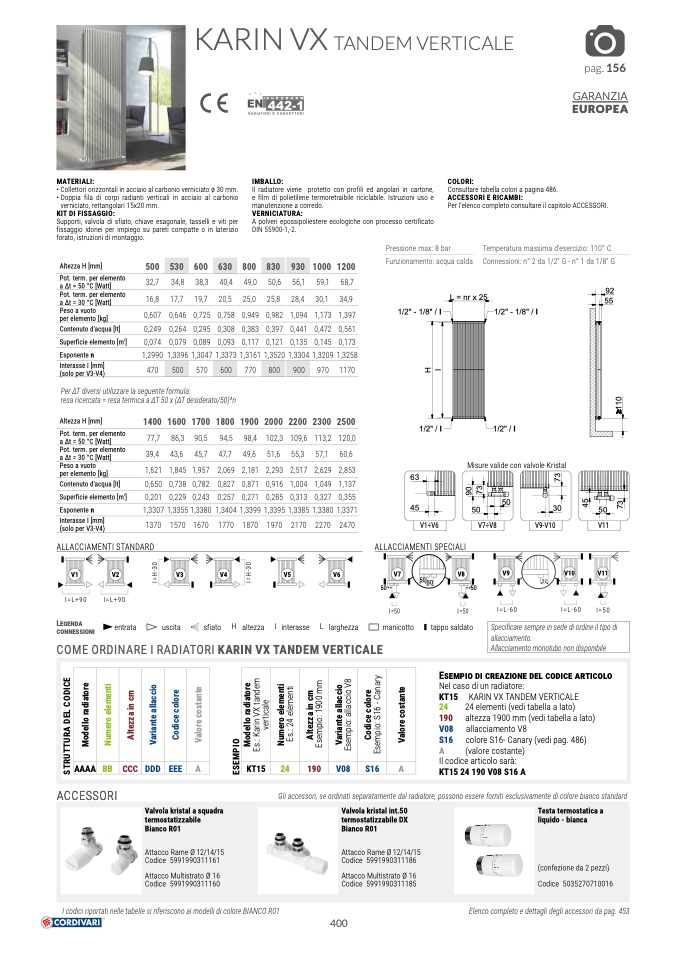

KARIN VX
TANDEM VERTICALE
32,7 34,8 38,3 40,4 49,0 50,6 56,1 59,1 68,7
16,8 17,7 19,7 20,5 25,0 25,8 28,4 30,1 34,9
0,607 0,646 0,725 0,758 0,949 0,982 1,094 1,173 1,397
0,249 0,264 0,295 0,308 0,383 0,397 0,441 0,472 0,561
0,074 0,079 0,089 0,093 0,117 0,121 0,135 0,145 0,173
1,2990 1,3396 1,3047 1,3373 1,3161 1,3520 1,3304 1,3209 1,3258
970 1170
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
77,7 86,3 90,5 94,5 98,4 102,3 109,6 113,2 120,0
39,4 43,6 45,7 47,7 49,6 51,6 55,3 57,1 60,6
1,621 1,845 1,957 2,069 2,181 2,293 2,517 2,629 2,853
0,650 0,738 0,782 0,827 0,871 0,916 1,004 1,049 1,137
0,201 0,229 0,243 0,257 0,271 0,285 0,313 0,327 0,355
1,3307 1,3355 1,3380 1,3404 1,3399 1,3395 1,3385 1,3380 1,3371
1370 1570 1670 1770 1870 1970 2170 2270 2470
L = nr x 25
92
55
ALLACCIAMENTI STANDARD
V1
V2
I=L+90
I=L+90
ALLACCIAMENTI SPECIALI
V3
V4
V5
V6
V7
V8
V9
sfiato H
COME ORDINARE I RADIATORI KARIN VX TANDEM VERTICALE
Valvola kristal a squadra
termostatizzabile
Bianco R01
Attacco Rame Ø 12/14/15
Codice 5991990311161
Attacco Multistrato Ø 16
Codice 5991990311160
Valvola kristal int.50
termostatizzabile DX
Bianco R01
Attacco Rame Ø 12/14/15
Codice 5991990311186
Attacco Multistrato Ø 16
Codice 5991990311185
Testa termostatica a
liquido - bianca
(confezione da 2 pezzi)
Codice 5035270710016
I codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01
Elenco completo e dettagli degli accessori da pag. 453
800
Pressione max: 8 bar
Funzionamento: acqua calda
Temperatura massima d’esercizio: 110° C
Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
400
1/2" - 1/8" / I
1/2" / I
1/2" - 1/8" / I
1/2" / I
Misure valide con valvole Kristal
63
45
V1÷V6
50
V7÷V8
50
30
50
Per l’elenco completo consultare il capitolo ACCESSORI.
50
50
50
50
30
I=50
I=50
manicotto
tappo saldato
I=L-60
V9-V10
V11
V10
V11
I=L-60
I=50
pag. 156
GARANZIA
EUROPEA
Altezza H [mm]
500
530
630
830
930
1000
1200
Pot. term. per elemento
a Δt = 50 °C [Watt]
Pot. term. per elemento
a Δt = 30 °C [Watt]
Peso a vuoto
per elemento [kg]
Contenuto d'acqua [lt]
Superficie elemento [m
2
]
Esponente n
Interasse I [mm]
(solo per V3-V4)
470
500
570
600
770
800
900
I
=
H
-
3
0
I
=
H
-
3
0
9
0
7
3
7
3
4
5
7
3
1
1
0
H
I
Altezza H [mm]
1400
1600
1700
1800
1900
2000
2200
2300
2500
Pot. term. per elemento
a Δt = 50 °C [Watt]
Pot. term. per elemento
a Δt = 30 °C [Watt]
Peso a vuoto
per elemento [kg]
Contenuto d'acqua [lt]
Superficie elemento [m
2
]
Esponente n
Interasse I [mm]
(solo per V3-V4)
Specificare sempre in sede di ordine il tipo di
allacciamento.
Allacciamento monotubo non disponibile
AAAA BB CCC DDD EEE A
KT15 24
190 V08 S16
A
Esempio di creazione del codice articolo
Nel caso di un radiatore:
KT15 KARIN VX TANDEM VERTICALE
24
24 elementi (vedi tabella a lato)
190 altezza 1900 mm (vedi tabella a lato)
V08 allacciamento V8
S16 colore S16- Canary (vedi pag. 486)
A
(valore costante)
Il codice articolo sarà:
KT15 24 190 V08 S16 A
