MATERIALI:

• Collettori orizzontali in acciaio al carbonio verniciato ø 38 mm.

• Corpi radianti verticali in acciaio al carbonio verniciato,

rettangolari da 50x10 mm.

KIT DI FISSAGGIO:

Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per

fissaggio idonei per impiego su pareti compatte o in laterizio

forato, istruzioni di montaggio.

IMBALLO:

Il radiatore viene protetto con profili ed angolari in cartone,

e film di polietilene termoretraibile riciclabile. Istruzioni uso e

manutenzione a corredo.

VERNICIATURA:

A polveri epossipoliestere ecologiche con processo certificato

DIN 55900-1,-2.

COLORI:

Consultare tabella colori a pagina 486.

ACCESSORI E RICAMBI:

28 34,6

41,1 47,5

53,8 66,3 78,6

90,6 96,5

L = nr x 56

84

55

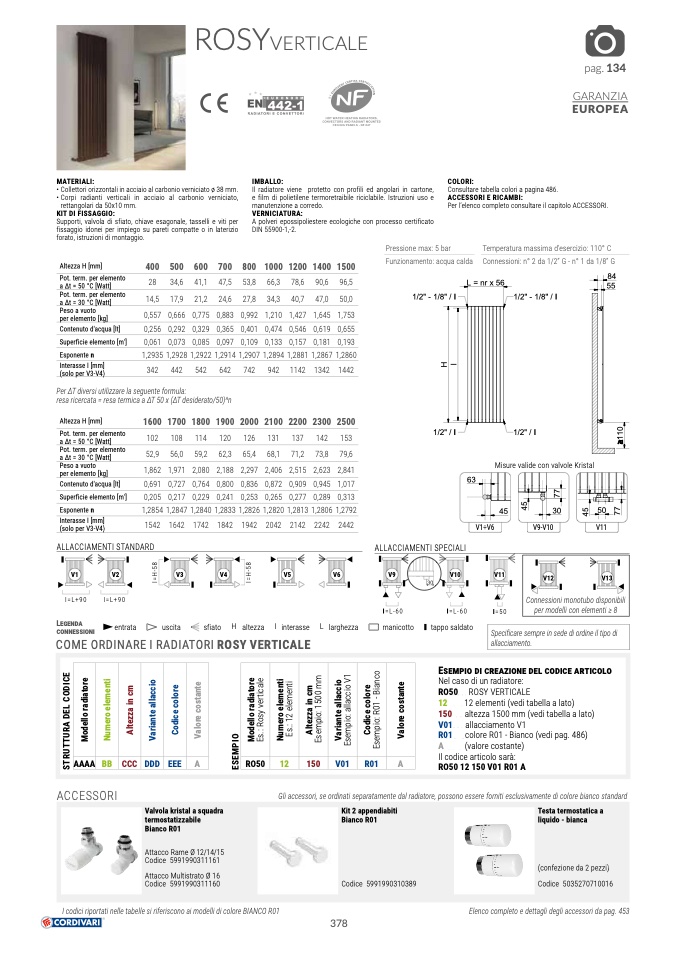

ROSY

VERTICALE

14,5 17,9 21,2 24,6 27,8 34,3 40,7 47,0 50,0

0,557 0,666 0,775 0,883 0,992 1,210 1,427 1,645 1,753

0,256 0,292 0,329 0,365 0,401 0,474 0,546 0,619 0,655

0,061 0,073 0,085 0,097 0,109 0,133 0,157 0,181 0,193

1,2935 1,2928 1,2922 1,2914 1,2907 1,2894 1,2881 1,2867 1,2860

342 442 542 642 742 942 1142 1342 1442

Per ΔT diversi utilizzare la seguente formula:

resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n

102 108 114 120 126 131 137 142 153

52,9 56,0 59,2 62,3 65,4 68,1 71,2 73,8 79,6

1,862 1,971 2,080 2,188 2,297 2,406 2,515 2,623 2,841

0,691 0,727 0,764 0,800 0,836 0,872 0,909 0,945 1,017

0,205 0,217 0,229 0,241 0,253 0,265 0,277 0,289 0,313

1,2854 1,2847 1,2840 1,2833 1,2826 1,2820 1,2813 1,2806 1,2792

1542 1642 1742 1842 1942 2042 2142 2242 2442

ALLACCIAMENTI STANDARD

1/2" - 1/8" / I

1/2" / I

ALLACCIAMENTI SPECIALI

1/2" - 1/8" / I

1/2" / I

Misure valide con valvole Kristal

V1

V2

V3

V4

V5

V6

V9

V10

V11

30

I=L+90

I=L+90

Legenda

connessioni

entrata

uscita

sfiato

H altezza

I interasse

L larghezza

I=L-60

manicotto

I=L-60

I=50

tappo saldato

COME ORDINARE I RADIATORI ROSY VERTICALE

ACCESSORI

Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard

Valvola kristal a squadra

termostatizzabile

Bianco R01

Attacco Rame Ø 12/14/15

Codice 5991990311161

Attacco Multistrato Ø 16

Codice 5991990311160

Kit 2 appendiabiti

Bianco R01

Codice 5991990310389

Testa termostatica a

liquido - bianca

(confezione da 2 pezzi)

Codice 5035270710016

I codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01

Elenco completo e dettagli degli accessori da pag. 453

378

Pressione max: 5 bar

Funzionamento: acqua calda

Temperatura massima d’esercizio: 110° C

Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G

Per l’elenco completo consultare il capitolo ACCESSORI.

63

V1÷V6

45

30

50

V9-V10

V11

pag. 134

GARANZIA

EUROPEA

Altezza H [mm]

400

500

600

700

800

1000

1200

1400

1500

Pot. term. per elemento

a Δt = 50 °C [Watt]

Pot. term. per elemento

a Δt = 30 °C [Watt]

Peso a vuoto

per elemento [kg]

Contenuto d'acqua [lt]

Superficie elemento [m

2

]

Esponente n

Interasse I [mm]

(solo per V3-V4)

I

=

H

-

5

8

I

=

H

-

5

8

4

5

7

7

4

5

7

7

1

1

0

H

I

Altezza H [mm]

1600

1700

1800

1900

2000

2100

2200

2300

2500

Pot. term. per elemento

a Δt = 50 °C [Watt]

Pot. term. per elemento

a Δt = 30 °C [Watt]

Peso a vuoto

per elemento [kg]

Contenuto d'acqua [lt]

Superficie elemento [m

2

]

Esponente n

Interasse I [mm]

(solo per V3-V4)

V12

V13

Connessioni monotubo disponibili

per modelli con elementi ≥ 8

Specificare sempre in sede di ordine il tipo di

allacciamento.

AAAA BB CCC DDD EEE A

RO50 12

150 V01 R01

A

Esempio di creazione del codice articolo

Nel caso di un radiatore:

RO50 ROSY VERTICALE

12

12 elementi (vedi tabella a lato)

150 altezza 1500 mm (vedi tabella a lato)

V01 allacciamento V1

R01 colore R01 - Bianco (vedi pag. 486)

A

(valore costante)

Il codice articolo sarà:

RO50 12 150 V01 R01 A
