Tipologia di funzionamento:

I

R

ZONE 1

ZONE 2

ZONE 3

R 0.6 m

0.6 m

2.4 m

2

.

2

5

m

ZONE 0

D

M

6

V

E

3

C

O

O

0

N

Telecomando

RF WIRELESS

Per la gestione remota di

tutte le funzioni previste

dal modulo elettrico di

ventilazione “BLOWER”

Codice 5150990000011

Valvola kristal int.50 a

squadra termostatizzabile

Bianco R01

Attacco Rame Ø 12/14/15

Codice 5991990311161

Attacco Multistrato Ø 16

Codice 5991990311160

Gli accessori, se ordinati separatamente dal radiatore, possono

essere forniti esclusivamente di colore bianco standard

Testa termostatica a

liquido - bianca

(confezione da 2 pezzi)

Codice 5035270710016

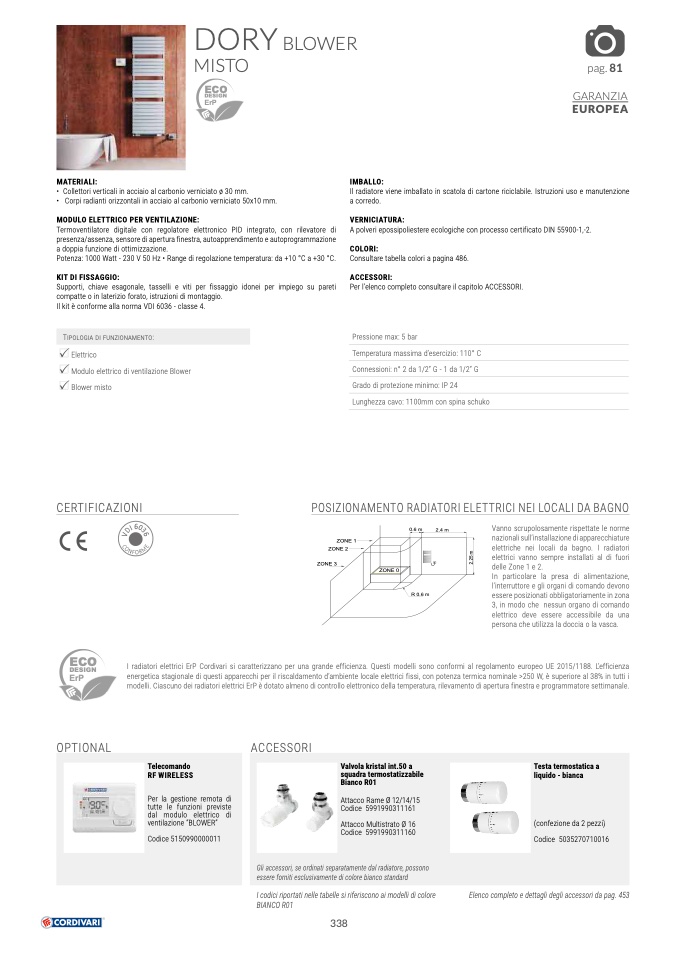

DORY

BLOWER

MISTO

ECO

DESIGN

ErP

MATERIALI:

• Collettori verticali in acciaio al carbonio verniciato ø 30 mm.

• Corpi radianti orizzontali in acciaio al carbonio verniciato 50x10 mm.

MODULO ELETTRICO PER VENTILAZIONE:

Termoventilatore digitale con regolatore elettronico PID integrato, con rilevatore di

presenza/assenza, sensore di apertura finestra, autoapprendimento e autoprogrammazione

a doppia funzione di ottimizzazione.

Potenza: 1000 Watt - 230 V 50 Hz • Range di regolazione temperatura: da +10 °C a +30 °C.

KIT DI FISSAGGIO:

Supporti, chiave esagonale, tasselli e viti per fissaggio idonei per impiego su pareti

compatte o in laterizio forato, istruzioni di montaggio.

Il kit è conforme alla norma VDI 6036 - classe 4.

Elettrico

Modulo elettrico di ventilazione Blower

Blower misto

CERTIFICAZIONI

ECO

DESIGN

ErP

OPTIONAL

I radiatori elettrici ErP Cordivari si caratterizzano per una grande efficienza. Questi modelli sono conformi al regolamento europeo UE 2015/1188. L’efficienza

energetica stagionale di questi apparecchi per il riscaldamento d’ambiente locale elettrici fissi, con potenza termica nominale >250 W, è superiore al 38% in tutti i

modelli. Ciascuno dei radiatori elettrici ErP è dotato almeno di controllo elettronico della temperatura, rilevamento di apertura finestra e programmatore settimanale.

ACCESSORI

I codici riportati nelle tabelle si riferiscono ai modelli di colore

Elenco completo e dettagli degli accessori da pag. 453

BIANCO R01

6

F

pag. 81

GARANZIA

EUROPEA

IMBALLO:

Il radiatore viene imballato in scatola di cartone riciclabile. Istruzioni uso e manutenzione

a corredo.

VERNICIATURA:

ApolveriepossipoliestereecologicheconprocessocertificatoDIN55900-1,-2.

COLORI:

Consultare tabella colori a pagina 486.

ACCESSORI:

Per l’elenco completo consultare il capitolo ACCESSORI.

Pressione max: 5 bar

Temperatura massima d’esercizio: 110° C

Connessioni: n° 2 da 1/2” G - 1 da 1/2” G

Grado di protezione minimo: IP 24

Lunghezza cavo: 1100mm con spina schuko

POSIZIONAMENTO RADIATORI ELETTRICI NEI LOCALI DA BAGNO

Vanno scrupolosamente rispettate le norme

nazionali sull’installazione di apparecchiature

elettriche nei locali da bagno. I radiatori

elettrici vanno sempre installati al di fuori

delle Zone 1 e 2.

In particolare la presa di alimentazione,

l’interruttore e gli organi di comando devono

essere posizionati obbligatoriamente in zona

3, in modo che nessun organo di comando

elettrico deve essere accessibile da una

persona che utilizza la doccia o la vasca.

338
