Funzionamenti disponibili:

I

R

D

M

6

V

E

3

C

O

O

0

N

Valvola kristal a squadra

termostatizzabile

Bianco R01

Attacco Rame Ø 12/14/15

Codice 5991990311161

Attacco Multistrato Ø 16

Codice 5991990311160

Misure per valvola kristal

a squadra termostatizzabile

Testa termostatica a

liquido - bianca

(confezione da 2 pezzi)

Codice 5035270710016

Stendibiancheria in

plexiglass e acciaio

Codice

5991990310402

5991990310403

4

5

53

3

7

1

2

3

74÷79

Larghezza L

x

Profondità P

L 370 mm x P 377 mm

L 420 mm x P 377 mm

Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard

Misure testa termostatica

Acqua calda

Kit Misto (vedi pag. 470)

CERTIFICAZIONI

ACCESSORI

6

F

I codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01

Elenco completo e dettagli degli accessori da pag. 453

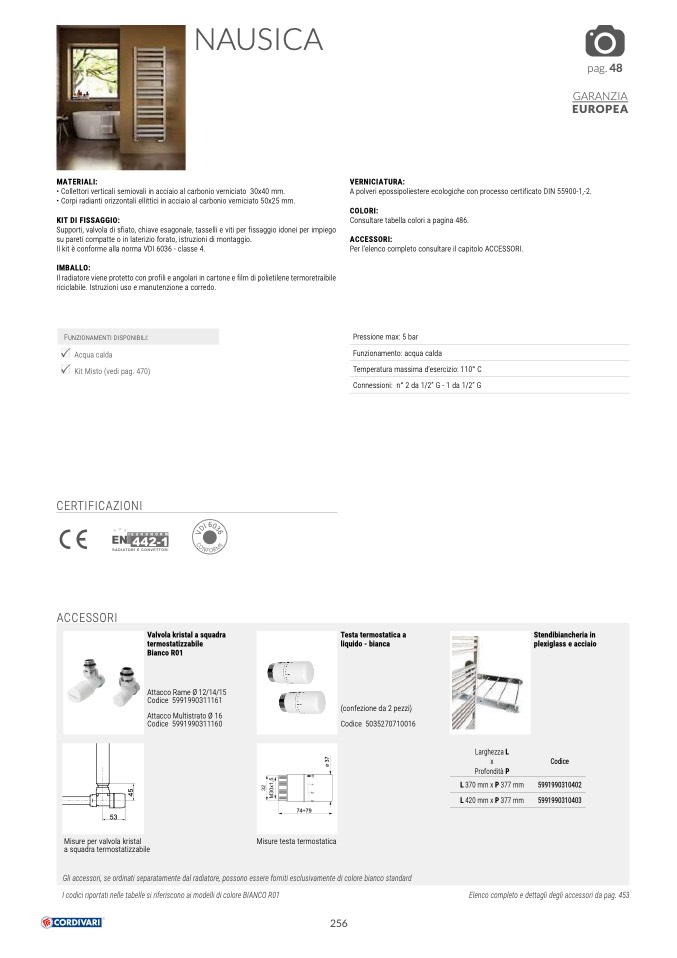

NAUSICA

MATERIALI:

• Collettori verticali semiovali in acciaio al carbonio verniciato 30x40 mm.

• Corpi radianti orizzontali ellittici in acciaio al carbonio verniciato 50x25 mm.

KIT DI FISSAGGIO:

Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per fissaggio idonei per impiego

su pareti compatte o in laterizio forato, istruzioni di montaggio.

Il kit è conforme alla norma VDI 6036 - classe 4.

IMBALLO:

Il radiatore viene protetto con profili e angolari in cartone e film di polietilene termoretraibile

riciclabile. Istruzioni uso e manutenzione a corredo.

pag. 48

GARANZIA

EUROPEA

VERNICIATURA:

A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.

COLORI:

Consultare tabella colori a pagina 486.

ACCESSORI:

Per l’elenco completo consultare il capitolo ACCESSORI.

Pressione max: 5 bar

Funzionamento: acqua calda

Temperatura massima d’esercizio: 110° C

Connessioni: n° 2 da 1/2” G - 1 da 1/2” G

256
