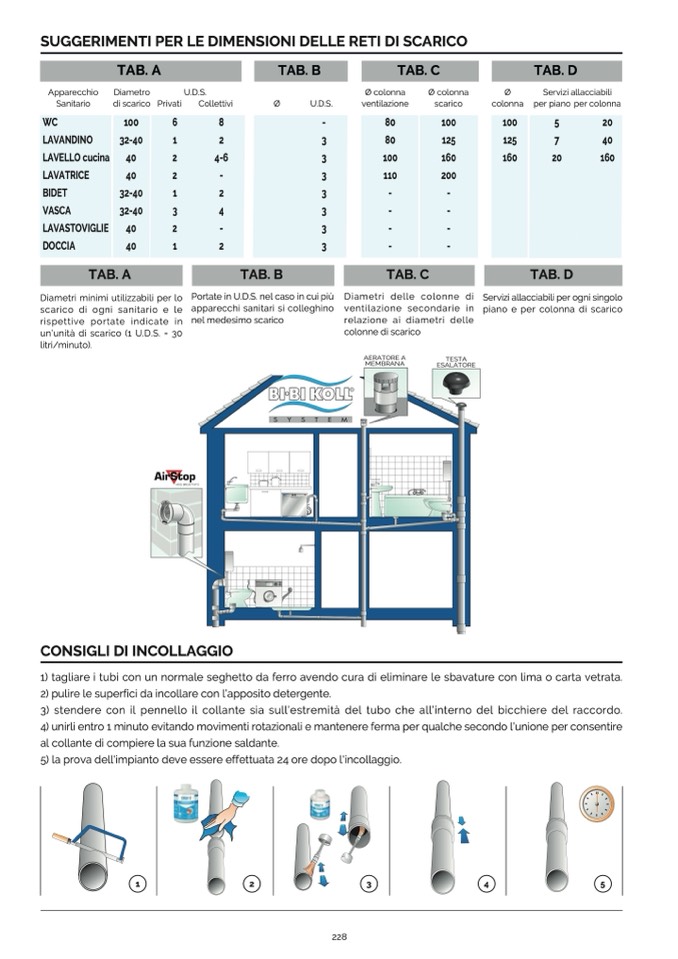

SUGGERIMENTI PER LE DIMENSIONI DELLE RETI DI SCARICO

Apparecchio

Diametro

Sanitario

di scarico

WC

100

LAVANDINO

32-40

LAVELLO cucina

40

LAVATRICE

40

BIDET

32-40

VASCA

32-40

LAVASTOVIGLIE

40

DOCCIA

40

TAB. A

Diametri minimi utilizzabili per lo

scarico di ogni sanitario e le

rispettive portate indicate in

un’unità di scarico (1 U.D.S. = 30

litri/minuto).

U.D.S.

Collettivi

TAB. A

TAB. B

Ø

U.D.S.

TAB. C

Ø colonna

Ø colonna

ventilazione

scarico

TAB. D

Ø

Servizi allacciabili

colonna per piano per colonna

CONSIGLI DI INCOLLAGGIO

Privati

MOD. BREVETTATO

8

-

-

3

3

3

3

3

3

3

80

100

100

5

20

80

125

125

7

40

6

1

2

40

2

4-6

40

100

160

110

200

-

-

-

-

-

-

-

-

TAB. C

relazione ai diametri delle

colonne di scarico

160

20

160

TAB. D

2

-

40

1

2

40

3

4

40

2

-

40

1

2

40

TAB. B

Diametri

apparecchi sanitari si colleghino ventilazione secondarie in piano e per colonna di scarico

Portate in U.D.S. nel caso in cui più

nel medesimo scarico

delle colonne di

Servizi allacciabili per ogni singolo

1) tagliare i tubi con un normale seghetto da ferro avendo cura di eliminare le sbavature con lima o carta vetrata.

2) pulire le superfici da incollare con l’apposito detergente.

3) stendere con il pennello il collante sia sull’estremità del tubo che all’interno del bicchiere del raccordo.

4) unirli entro 1 minuto evitando movimenti rotazionali e mantenere ferma per qualche secondo l’unione per consentire

al collante di compiere la sua funzione saldante.

5) la prova dell'impianto deve essere effettuata 24 ore dopo l'incollaggio.

1

2

3

4

5

228

AERATORE A

MEMBRANA

TESTA

ESALATORE
