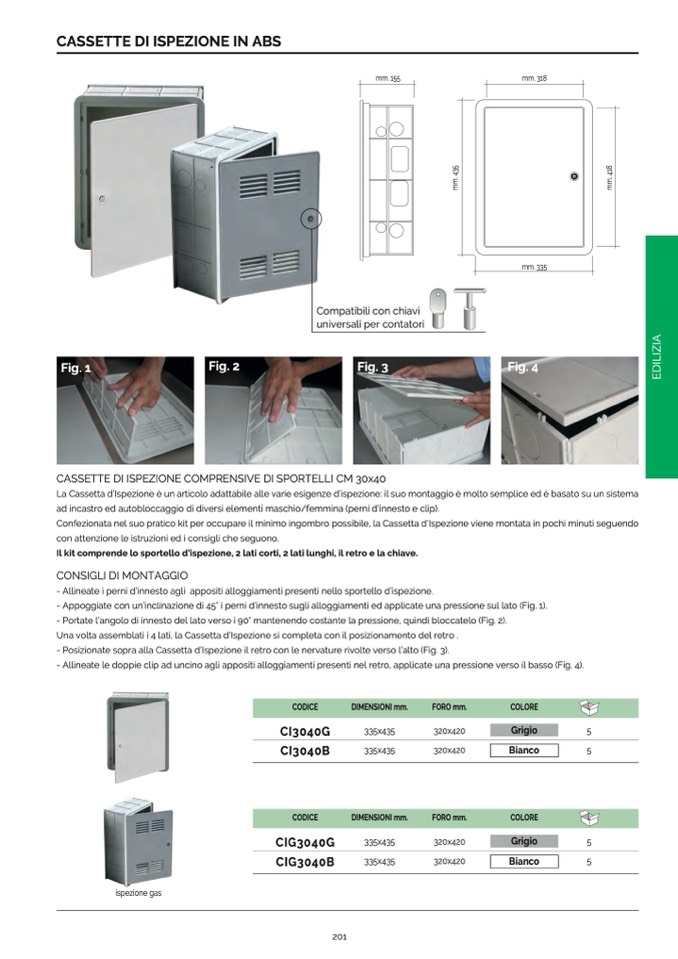

CASSETTE DI ISPEZIONE IN ABS

mm. 155

mm. 318

Compatibili con chiavi

universali per contatori

Fig. 1

Fig. 2

CASSETTE DI ISPEZIONE COMPRENSIVE DI SPORTELLI CM 30x40

La Cassetta d’Ispezione è un articolo adattabile alle varie esigenze d’ispezione: il suo montaggio è molto semplice ed è basato su un sistema

ad incastro ed autobloccaggio di diversi elementi maschio/femmina (perni d’innesto e clip).

Confezionata nel suo pratico kit per occupare il minimo ingombro possibile, la Cassetta d’Ispezione viene montata in pochi minuti seguendo

con attenzione le istruzioni ed i consigli che seguono.

Il kit comprende lo sportello d’ispezione, 2 lati corti, 2 lati lunghi, il retro e la chiave.

CONSIGLI DI MONTAGGIO

- Allineate i perni d’innesto agli appositi alloggiamenti presenti nello sportello d’ispezione.

- Appoggiate con un’inclinazione di 45° i perni d’innesto sugli alloggiamenti ed applicate una pressione sul lato (Fig. 1).

- Portate l’angolo di innesto del lato verso i 90° mantenendo costante la pressione, quindi bloccatelo (Fig. 2).

Una volta assemblati i 4 lati, la Cassetta d’Ispezione si completa con il posizionamento del retro .

- Posizionate sopra alla Cassetta d’Ispezione il retro con le nervature rivolte verso l’alto (Fig. 3).

- Allineate le doppie clip ad uncino agli appositi alloggiamenti presenti nel retro, applicate una pressione verso il basso (Fig. 4).

Fig. 3

mm. 335

Fig. 4

CODICE

CI3040G

CI3040B

CODICE

CIG3040G

CIG3040B

DIMENSIONI mm.

335x435

335x435

DIMENSIONI mm.

335x435

335x435

FORO mm.

320x420

320x420

FORO mm.

320x420

320x420

COLORE

COLORE

5

5

5

5

Grigio

Bianco

Grigio

Bianco

ispezione gas

201
