38
39

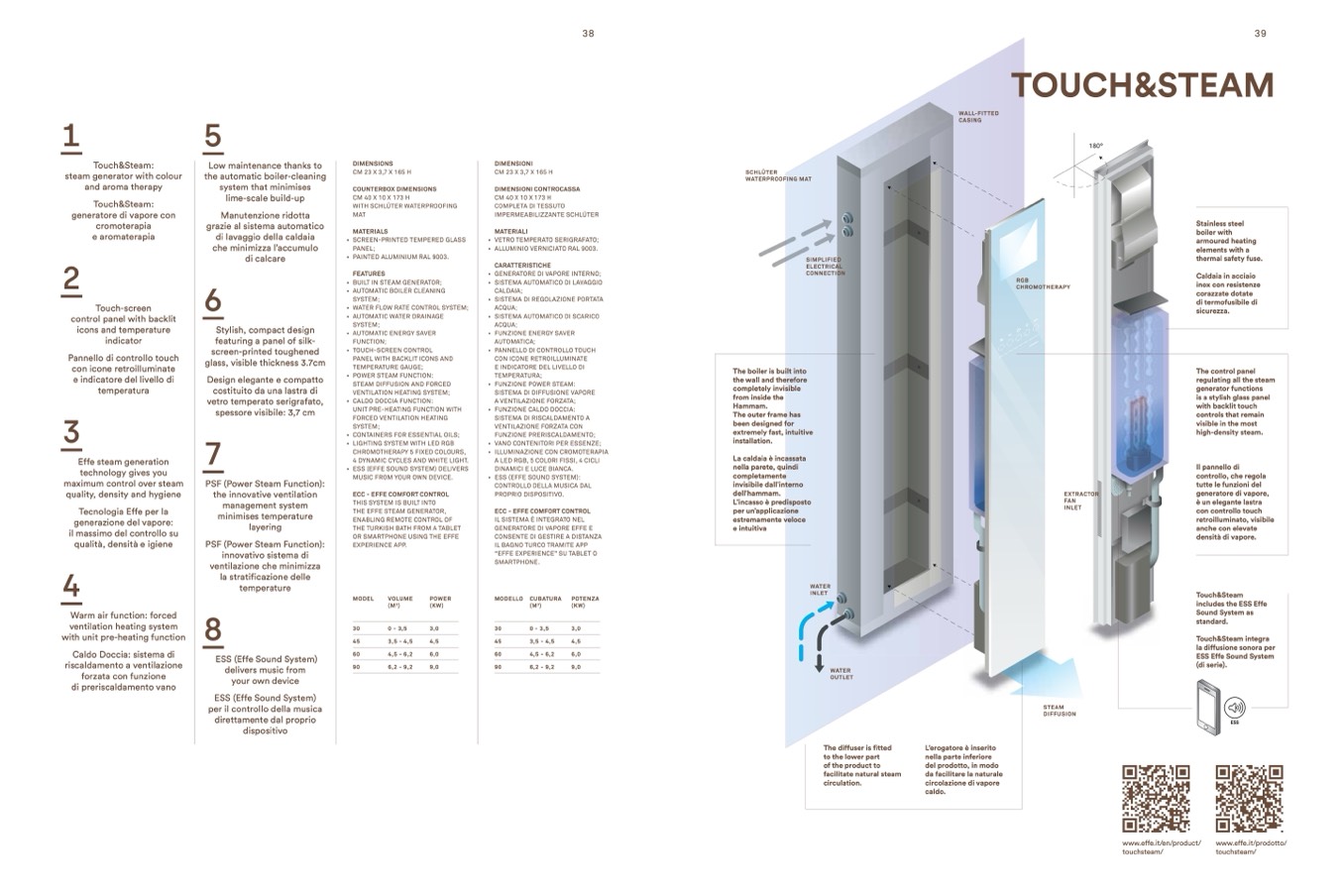

TOUCH&STEAM
1
5
WALL-FITTED
CASING
L’erogatore è inserito
nella parte inferiore
del prodotto, in modo
da facilitare la naturale
circolazione di vapore
caldo.
180°
Touch&Steam:
steam generator with colour
and aroma therapy
Touch&Steam:
generatore di vapore con
cromoterapia
e aromaterapia
2
Touch-screen
control panel with backlit
icons and temperature
indicator
Pannello di controllo touch
con icone retroilluminate
e indicatore del livello di
temperatura
3
Effe steam generation
technology gives you
maximum control over steam
quality, density and hygiene
Tecnologia Effe per la
generazione del vapore:
il massimo del controllo su
qualità, densità e igiene
4
Warm air function: forced
ventilation heating system
with unit pre-heating function
Caldo Doccia: sistema di
riscaldamento a ventilazione
forzata con funzione
di preriscaldamento vano
Low maintenance thanks to
the automatic boiler-cleaning
system that minimises
lime-scale build-up
Manutenzione ridotta
grazie al sistema automatico
di lavaggio della caldaia
che minimizza l’accumulo
di calcare
6
Stylish, compact design
featuring a panel of silk-
screen-printed toughened
glass, visible thickness 3.7cm
Design elegante e compatto
costituito da una lastra di
vetro temperato serigrafato,
spessore visibile: 3,7 cm
7
PSF (Power Steam Function):
the innovative ventilation
management system
minimises temperature
layering
PSF (Power Steam Function):
innovativo sistema di
ventilazione che minimizza
la stratificazione delle
temperature
8
ESS (Effe Sound System)
delivers music from
your own device
ESS (Effe Sound System)
per il controllo della musica
direttamente dal proprio
dispositivo
DIMENSIONS
CM23X3,7X165H
COUNTERBOX DIMENSIONS
CM40X10X173H
WITH SCHLÜTER WATERPROOFING
MAT
MATERIALS
• SCREEN-PRINTED TEMPERED GLASS
PANEL;
• PAINTED ALUMINIUM RAL 9003.
FEATURES
• BUILT IN STEAM GENERATOR;
• AUTOMATIC BOILER CLEANING
SYSTEM;
• WATER FLOW RATE CONTROL SYSTEM;
• AUTOMATIC WATER DRAINAGE
SYSTEM;
• AUTOMATIC ENERGY SAVER
FUNCTION;
• TOUCH-SCREEN CONTROL
PANEL WITH BACKLIT ICONS AND
TEMPERATURE GAUGE;
• POWER STEAM FUNCTION:
STEAM DIFFUSION AND FORCED
VENTILATION HEATING SYSTEM;
• CALDO DOCCIA FUNCTION:
UNIT PRE-HEATING FUNCTION WITH
FORCED VENTILATION HEATING
SYSTEM;
• CONTAINERS FOR ESSENTIAL OILS;
• LIGHTING SYSTEM WITH LED RGB
CHROMOTHERAPY 5 FIXED COLOURS,
4 DYNAMIC CYCLES AND WHITE LIGHT.
• ESS (EFFE SOUND SYSTEM) DELIVERS
MUSIC FROM YOUR OWN DEVICE.
ECC - EFFE COMFORT CONTROL
THIS SYSTEM IS BUILT INTO
THE EFFE STEAM GENERATOR,
ENABLING REMOTE CONTROL OF
THE TURKISH BATH FROM A TABLET
OR SMARTPHONE USING THE EFFE
EXPERIENCE APP.
DIMENSIONI
CM 23 X 3,7 X 165 H
DIMENSIONI CONTROCASSA
CM40X10X173H
COMPLETA DI TESSUTO
IMPERMEABILIZZANTE SCHLÜTER
MATERIALI
• VETRO TEMPERATO SERIGRAFATO;
• ALLUMINIO VERNICIATO RAL 9003.
CARATTERISTICHE
• GENERATORE DI VAPORE INTERNO;
• SISTEMA AUTOMATICO DI LAVAGGIO
CALDAIA;
• SISTEMA DI REGOLAZIONE PORTATA
ACQUA;
• SISTEMA AUTOMATICO DI SCARICO
ACQUA;
• FUNZIONE ENERGY SAVER
AUTOMATICA;
• PANNELLO DI CONTROLLO TOUCH
CON ICONE RETROILLUMINATE
E INDICATORE DEL LIVELLO DI
TEMPERATURA;
• FUNZIONE POWER STEAM:
SISTEMA DI DIFFUSIONE VAPORE
A VENTILAZIONE FORZATA;
• FUNZIONE CALDO DOCCIA:
SISTEMA DI RISCALDAMENTO A
VENTILAZIONE FORZATA CON
FUNZIONE PRERISCALDAMENTO;
• VANO CONTENITORI PER ESSENZE;
• ILLUMINAZIONE CON CROMOTERAPIA
A LED RGB, 5 COLORI FISSI, 4 CICLI
DINAMICI E LUCE BIANCA.
• ESS (EFFE SOUND SYSTEM):
CONTROLLO DELLA MUSICA DAL
PROPRIO DISPOSITIVO.
ECC - EFFE COMFORT CONTROL
IL SISTEMA È INTEGRATO NEL
GENERATORE DI VAPORE EFFE E
CONSENTE DI GESTIRE A DISTANZA
IL BAGNO TURCO TRAMITE APP
“EFFE EXPERIENCE” SU TABLET O
SMARTPHONE.
MODELLO CUBATURA
POTENZA
(M
3
)
(KW)
30
0-3,5
3,0
SCHLÜTER
WATERPROOFING MAT
SIMPLIFIED
ELECTRICAL
CONNECTION
Stainless steel
boiler with
armoured heating
elements with a
thermal safety fuse.
Caldaia in acciaio
inox con resistenze
corazzate dotate
di termofusibile di
sicurezza.
The control panel
regulating all the steam
generator functions
is a stylish glass panel
with backlit touch
controls that remain
visible in the most
high-density steam.
Il pannello di
controllo, che regola
tutte le funzioni del
generatore di vapore,
è un elegante lastra
con controllo touch
retroilluminato, visibile
anche con elevate
densità di vapore.
Touch&Steam
includes the ESS Effe
Sound System as
standard.
Touch&Steam integra
la diffusione sonora per
ESS Effe Sound System
(di serie).
RGB
CHROMOTHERAPY
The boiler is built into
the wall and therefore
completely invisible
from inside the
Hammam.
The outer frame has
been designed for
extremely fast, intuitive
installation.
La caldaia è incassata
nella parete, quindi
completamente
invisibile dall’interno
dell’hammam.
L’incasso è predisposto
per un’applicazione
estremamente veloce
e intuitiva
WATER
INLET
EXTRACTOR
FAN
INLET
MODEL
30
45
60
90
VOLUME
(M
3
)
0 - 3,5
3,5 - 4,5
4,5 - 6,2
6,2 - 9,2
POWER
(KW)
3,0
4,5
6,0
9,0
45
60
90
3,5 - 4,5
4,5
4,5 - 6,2
6,0
6,2 - 9,2
9,0
WATER
OUTLET
The diffuser is fitted
to the lower part
of the product to
facilitate natural steam
circulation.
ESS
www.effe.it/prodotto/
touchsteam/
STEAM
DIFFUSION
www.effe.it/en/product/
touchsteam/
