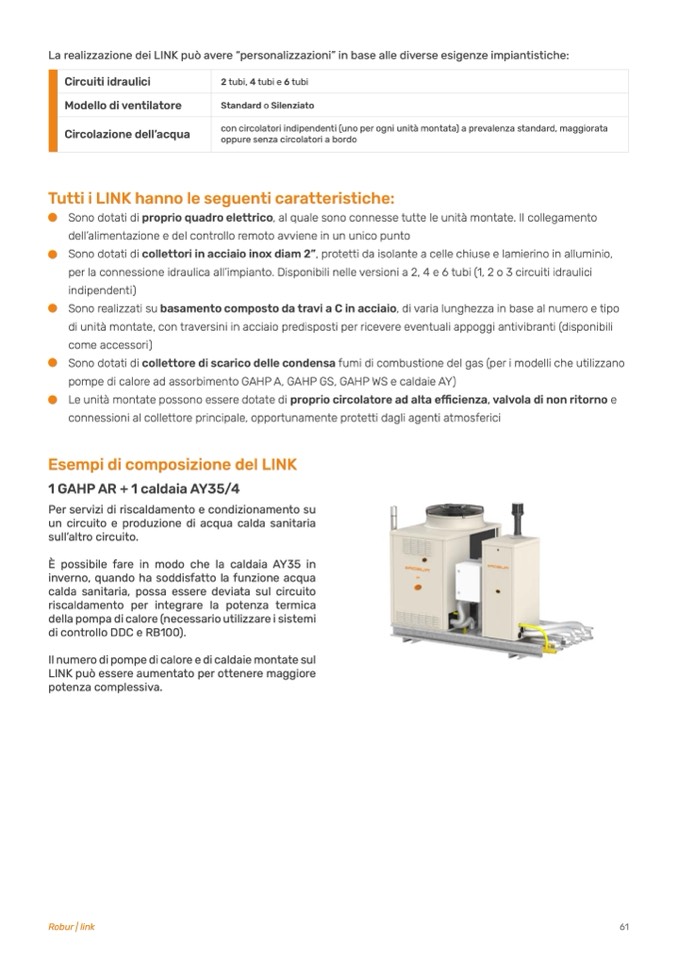

La realizzazione dei LINK può avere “personalizzazioni” in base alle diverse esigenze impiantistiche:
Circuiti idraulici
2 tubi, 4 tubi e 6 tubi
Modello di ventilatore
Standard o Silenziato
Circolazione dell’acqua
con circolatori indipendenti (uno per ogni unità montata) a prevalenza standard, maggiorata
oppure senza circolatori a bordo
Tutti i LINK hanno le seguenti caratteristiche:
Sono dotati di proprio quadro elettrico, al quale sono connesse tutte le unit
à montate. Il collegamento
dell’alimentazione e del controllo remoto avviene in un unico punto
Sono dotati di collettori in acciaio inox diam 2”, protetti da isolante a celle chiuse e lamierino in alluminio,
per la connessione idraulica all’impianto. Disponibili nelle versioni a 2, 4 e 6 tubi (1, 2 o 3 circuiti idraulici
indipendenti)
Sono realizzati su basamento composto da travi a C in acciaio, di varia lunghezza in base al numero e tipo
di unità montate, con traversini in acciaio predisposti per ricevere eventuali appoggi antivibranti (disponibili
come accessori)
Sono dotati di collettore di scarico delle condensa fumi di combustione del gas (per i modelli che utilizzano
pompe di calore ad assorbimento GAHP A, GAHP GS, GAHP WS e caldaie AY)
Le unità montate possono essere dotate di proprio circolatore ad alta efficienza, valvola di non ritorno e
connessioni al collettore principale, opportunamente protetti dagli agenti atmosferici
Esempi di composizione del LINK
1 GAHP AR + 1 caldaia AY35/4
Per servizi di riscaldamento e condizionamento su
un circuito e produzione di acqua calda sanitaria
sull’altro circuito.
È possibile fare in modo che la caldaia AY35 in
inverno, quando ha soddisfatto la funzione acqua
calda sanitaria, possa essere deviata sul circuito
riscaldamento per integrare la potenza termica
della pompa di calore (necessario utilizzare i sistemi
di controllo DDC e RB100).
Il numero di pompe di calore e di caldaie montate sul
LINK può essere aumentato per ottenere maggiore
potenza complessiva.
