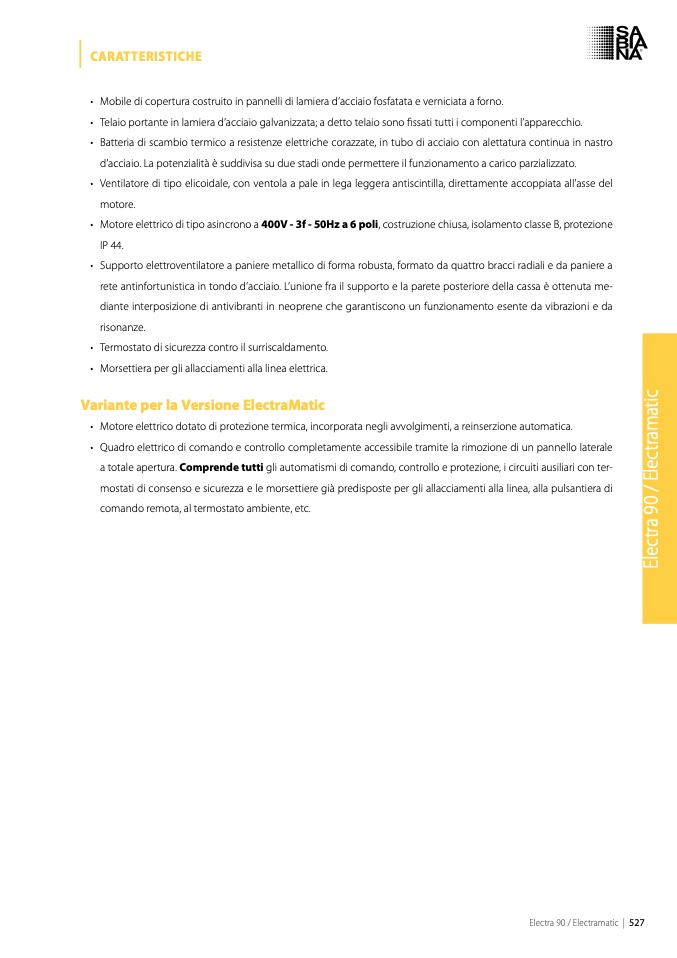

CARATTERISTICHE

• Mobile di copertura costruito in pannelli di lamiera d’acciaio fosfatata e verniciata a forno.

• Telaio portante in lamiera d’acciaio galvanizzata; a detto telaio sono fissati tutti i componenti l’apparecchio.

• Batteria di scambio termico a resistenze elettriche corazzate, in tubo di acciaio con alettatura continua in nastro

d’acciaio. La potenzialità

è suddivisa su due stadi onde permettere il funzionamento a carico parzializzato.

• Ventilatore di tipo elicoidale, con ventola a pale in lega leggera antiscintilla, direttamente accoppiata all’asse del

motore.

• Motore elettrico di tipo asincrono a 400V - 3f - 50Hz a 6 poli, costruzione chiusa, isolamento classe B, protezione

IP 44.

• Supporto elettroventilatore a paniere metallico di forma robusta, formato da quattro bracci radiali e da paniere a

rete antinfortunistica in tondo d’acciaio. L’unione fra il supporto e la parete posteriore della cassa

è ottenuta me-

diante interposizione di antivibranti in neoprene che garantiscono un funzionamento esente da vibrazioni e da

risonanze.

• Termostato di sicurezza contro il surriscaldamento.

• Morsettiera per gli allacciamenti alla linea elettrica.

Variante per la Versione ElectraMatic

• Motore elettrico dotato di protezione termica, incorporata negli avvolgimenti, a reinserzione automatica.

• Quadro elettrico di comando e controllo completamente accessibile tramite la rimozione di un pannello laterale

a totale apertura. Comprende tutti gli automatismi di comando, controllo e protezione, i circuiti ausiliari con ter-

mostati di consenso e sicurezza e le morsettiere già predisposte per gli allacciamenti alla linea, alla pulsantiera di

comando remota, al termostato ambiente, etc.

Electra 90 / Electramatic | 527
