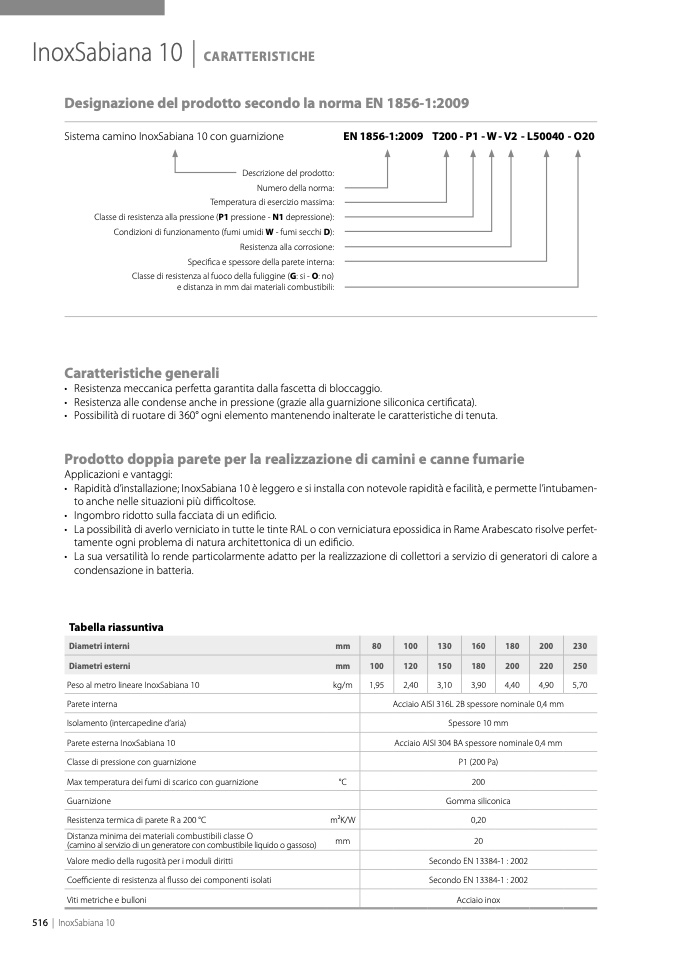

InoxSabiana 10 |

CARATTERISTICHE

Designazione del prodotto secondo la norma EN 1856-1:2009

Sistema camino InoxSabiana 10 con guarnizione

Descrizione del prodotto:

Numero della norma:

Temperatura di esercizio massima:

Classe di resistenza alla pressione (P1 pressione - N1 depressione):

Condizioni di funzionamento (fumi umidi W - fumi secchi D):

Resistenza alla corrosione:

Specifica e spessore della parete interna:

Classe di resistenza al fuoco della fuliggine (G: si - O: no)

e distanza in mm dai materiali combustibili:

Caratteristiche generali

EN 1856-1:2009

T200 - P1 - W - V2 - L50040 - O20

• Resistenza meccanica perfetta garantita dalla fascetta di bloccaggio.

• Resistenza alle condense anche in pressione (grazie alla guarnizione siliconica certi

ficata).

• Possibilità di ruotare di 360° ogni elemento mantenendo inalterate le caratteristiche di tenuta.

Prodotto doppia parete per la realizzazione di camini e canne fumarie

Applicazioni e vantaggi:

• Rapidit

àd’installazione;InoxSabiana10

èleggeroesiinstallaconnotevolerapiditàefacilità,epermettel’intubamen-

to anche nelle situazioni più difficoltose.

• Ingombro ridotto sulla facciata di un edi

ficio.

• La possibilit

à di averlo verniciato in tutte le tinte RAL o con verniciatura epossidica in Rame Arabescato risolve perfet-

tamente ogni problema di natura architettonica di un edi

ficio.

• La sua versatilit

à lo rende particolarmente adatto per la realizzazione di collettori a servizio di generatori di calore a

condensazione in batteria.

Tabella riassuntiva

Peso al metro lineare InoxSabiana 10

kg/m

Parete interna

Isolamento (intercapedine d’aria)

Parete esterna InoxSabiana 10

Classe di pressione con guarnizione

Max temperatura dei fumi di scarico con guarnizione

°C

Guarnizione

Resistenza termica di parete R a 200 °C

m2K/W

Distanza minima dei materiali combustibili classe O

(camino al servizio di un generatore con combustibile liquido o gassoso)

Valore medio della rugosit

à per i moduli diritti

Coe

fficiente di resistenza al flusso dei componenti isolati

Viti metriche e bulloni

1,95

2,40

3,10

3,90

4,40

4,90

5,70

Acciaio AISI 316L 2B spessore nominale 0,4 mm

Spessore 10 mm

Acciaio AISI 304 BA spessore nominale 0,4 mm

P1 (200 Pa)

200

Gomma siliconica

0,20

20

Secondo EN 13384-1 : 2002

Secondo EN 13384-1 : 2002

Diametri interni

mm

80

100

130

160

180

200

230

Diametri esterni

mm

100

120

150

180

200

220

250

mm

Acciaio inox

516 | InoxSabiana 10
