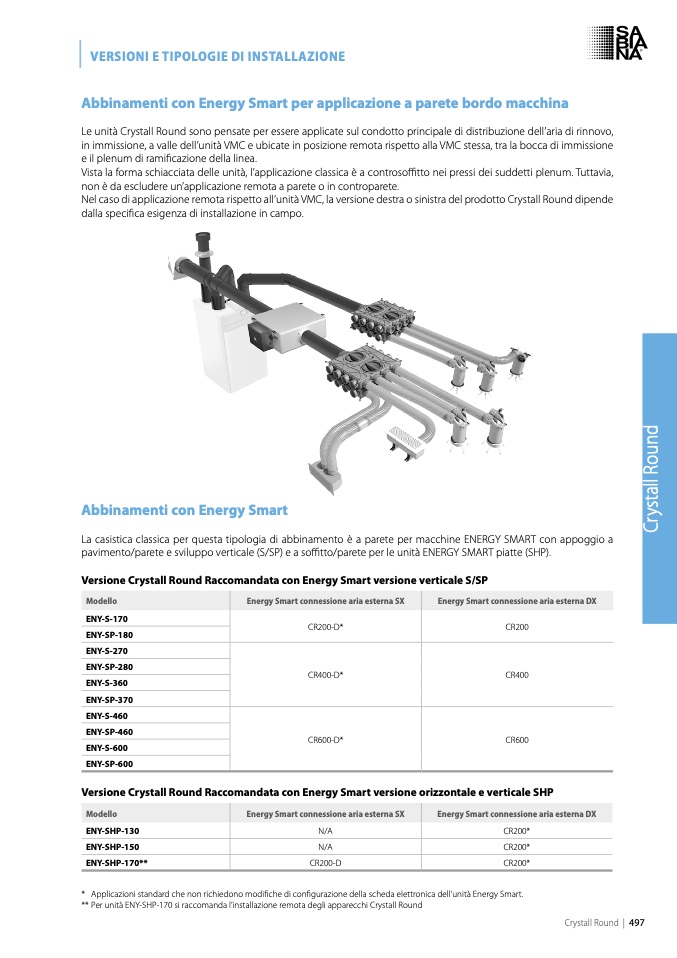

VERSIONI E TIPOLOGIE DI INSTALLAZIONE

Abbinamenti con Energy Smart per applicazione a parete bordo macchina

Le unità Crystall Round sono pensate per essere applicate sul condotto principale di distribuzione dell’aria di rinnovo,

in immissione, a valle dell’unità VMC e ubicate in posizione remota rispetto alla VMC stessa, tra la bocca di immissione

e il plenum di ramificazione della linea.

Vista la forma schiacciata delle unità, l’applicazione classica è a controsoffitto nei pressi dei suddetti plenum. Tuttavia,

non è da escludere un’applicazione remota a parete o in controparete.

Nel caso di applicazione remota rispetto all’unità VMC, la versione destra o sinistra del prodotto Crystall Round dipende

dalla speci

fica esigenza di installazione in campo.

Abbinamenti con Energy Smart

La casistica classica per questa tipologia di abbinamento

è a parete per macchine ENERGY SMART con appoggio a

pavimento/parete e sviluppo verticale (S/SP) e a soffitto/parete per le unità ENERGY SMART piatte (SHP).

Versione Crystall Round Raccomandata con Energy Smart versione verticale S/SP

ENY-S-170

ENY-SP-180

ENY-S-270

ENY-SP-280

ENY-S-360

ENY-SP-370

ENY-S-460

ENY-SP-460

ENY-S-600

ENY-SP-600

CR200-D*

CR400-D*

CR600-D*

CR200

CR400

CR600

Versione Crystall Round Raccomandata con Energy Smart versione orizzontale e verticale SHP

ENY-SHP-130

ENY-SHP-150

ENY-SHP-170**

N/A

CR200*

N/A

CR200*

CR200-D

CR200*

* Applicazioni standard che non richiedono modifiche di configurazione della scheda elettronica dell’unità Energy Smart.

** Per unità ENY-SHP-170 si raccomanda l’installazione remota degli apparecchi Crystall Round

Crystall Round | 497

C

r

y

s

t

a

l

l

R

o

u

n

d

Modello

Energy Smart connessione aria esterna SX

Energy Smart connessione aria esterna DX

Modello

Energy Smart connessione aria esterna SX

Energy Smart connessione aria esterna DX
