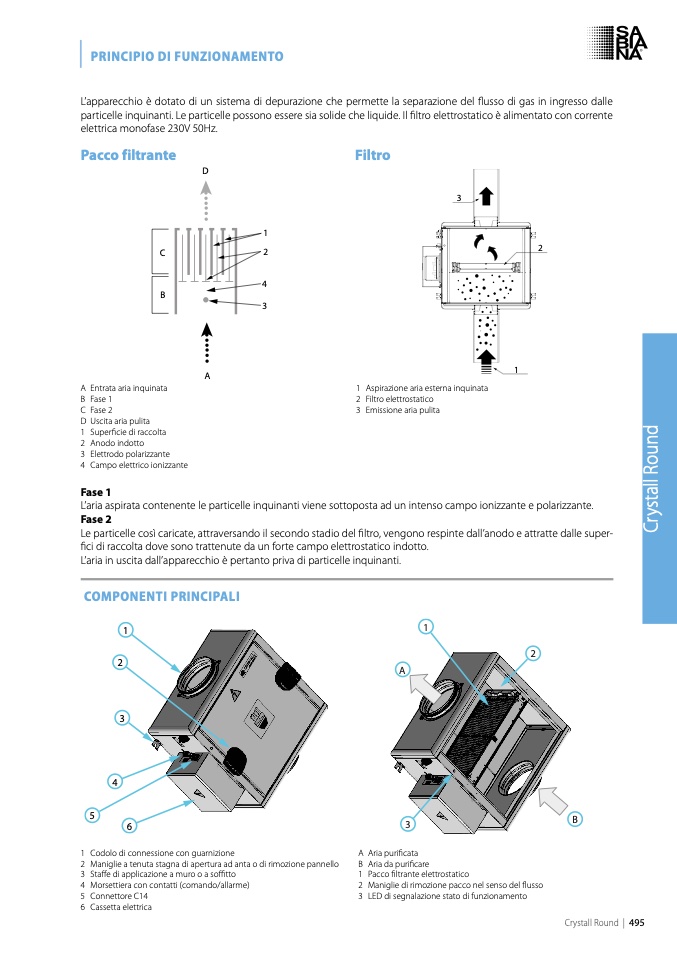

PRINCIPIO DI FUNZIONAMENTO

L’apparecchio è dotato di un sistema di depurazione che permette la separazione del

flusso di gas in ingresso dalle

particelle inquinanti. Le particelle possono essere sia solide che liquide. Il

filtro elettrostatico è alimentato con corrente

elettrica monofase 230V 50Hz.

Pacco filtrante

C

B

A Entrata aria inquinata

B Fase 1

C Fase 2

D Uscita aria pulita

Filtro

1 Superficie di raccolta

2 Anodo indotto

3 Elettrodo polarizzante

4 Campo elettrico ionizzante

Fase 1

D

A

1

2

4

3

2

1

L’aria aspirata contenente le particelle inquinanti viene sottoposta ad un intenso campo ionizzante e polarizzante.

Fase 2

Le particelle cos

ì caricate, attraversando il secondo stadio del filtro, vengono respinte dall’anodo e attratte dalle super-

fici di raccolta dove sono trattenute da un forte campo elettrostatico indotto.

L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti.

COMPONENTI PRINCIPALI

1

2

3

4

5

6

1 Codolo di connessione con guarnizione

2 Maniglie a tenuta stagna di apertura ad anta o di rimozione pannello

3 Staffe di applicazione a muro o a soffitto

4 Morsettiera con contatti (comando/allarme)

5 Connettore C14

6 Cassetta elettrica

1

A

2

1 Aspirazione aria esterna inquinata

2 Filtro elettrostatico

3 Emissione aria pulita

3

B

A Aria puri

ficata

B Aria da purificare

1 Pacco

filtrante elettrostatico

2 Maniglie di rimozione pacco nel senso del

flusso

3 LED di segnalazione stato di funzionamento

3
