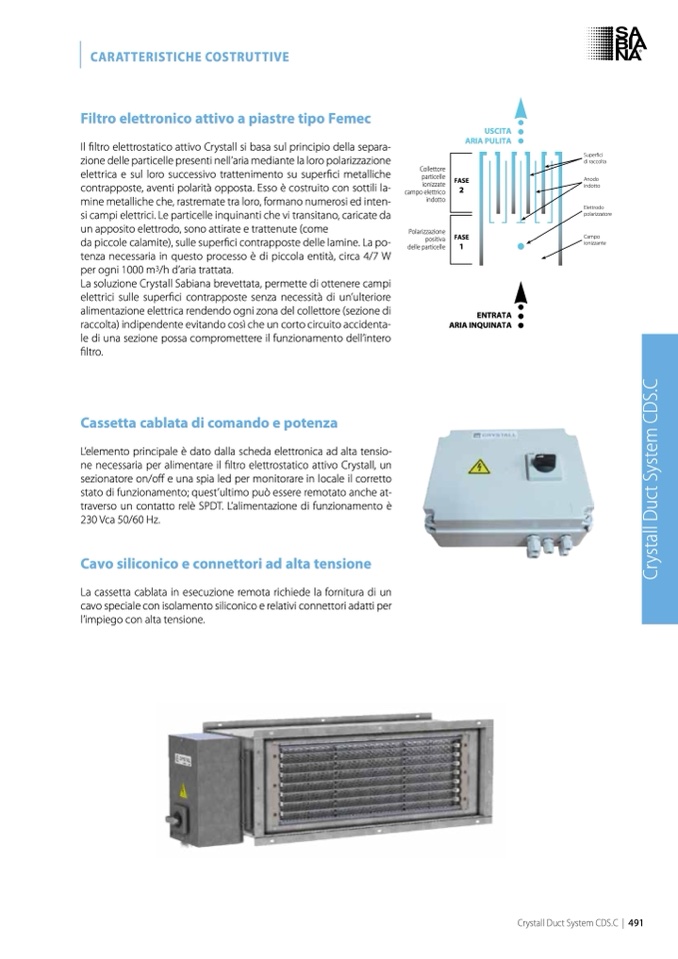

CARATTERISTICHE COSTRUTTIVE
Filtro elettronico attivo a piastre tipo Femec
Il filtro elettrostatico attivo Crystall si basa sul principio della separa-
zione delle particelle presenti nell’aria mediante la loro polarizzazione
elettrica e sul loro successivo trattenimento su superfici metalliche
contrapposte, aventi polarità opposta. Esso è costruito con sottili la-
mine metalliche che, rastremate tra loro, formano numerosi ed inten-
si campi elettrici. Le particelle inquinanti che vi transitano, caricate da
un apposito elettrodo, sono attirate e trattenute (come
da piccole calamite), sulle superfici contrapposte delle lamine. La po-
tenza necessaria in questo processo è di piccola entità, circa 4/7 W
per ogni 1000 m
3
/h d’aria trattata.
La soluzione Crystall Sabiana brevettata, permette di ottenere campi
elettrici sulle superfici contrapposte senza necessit
à di un’ulteriore
alimentazione elettrica rendendo ogni zona del collettore (sezione di
raccolta) indipendente evitando così che un corto circuito accidenta-
le di una sezione possa compromettere il funzionamento dell’intero
filtro.
Cassetta cablata di comando e potenza
L’elemento principale è dato dalla scheda elettronica ad alta tensio-
ne necessaria per alimentare il
filtro elettrostatico attivo Crystall, un
sezionatore on/off e una spia led per monitorare in locale il corretto
stato di funzionamento; quest’ultimo può essere remotato anche at-
traverso un contatto relè SPDT. L’alimentazione di funzionamento è
230 Vca 50/60 Hz.
Cavo siliconico e connettori ad alta tensione
La cassetta cablata in esecuzione remota richiede la fornitura di un
cavo speciale con isolamento siliconico e relativi connettori adatti per
l’impiego con alta tensione.
USCITA
ARIA PULITA
Collettore
particelle
ionizzate
campo elettrico
indotto
Polarizzazione
positiva
delle particelle
Superfici
di raccolta
Anodo
indotto
Elettrodo
polarizzatore
Campo
ionizzante
ENTRATA
ARIA INQUINATA
Crystall Duct System CDS.C | 491
