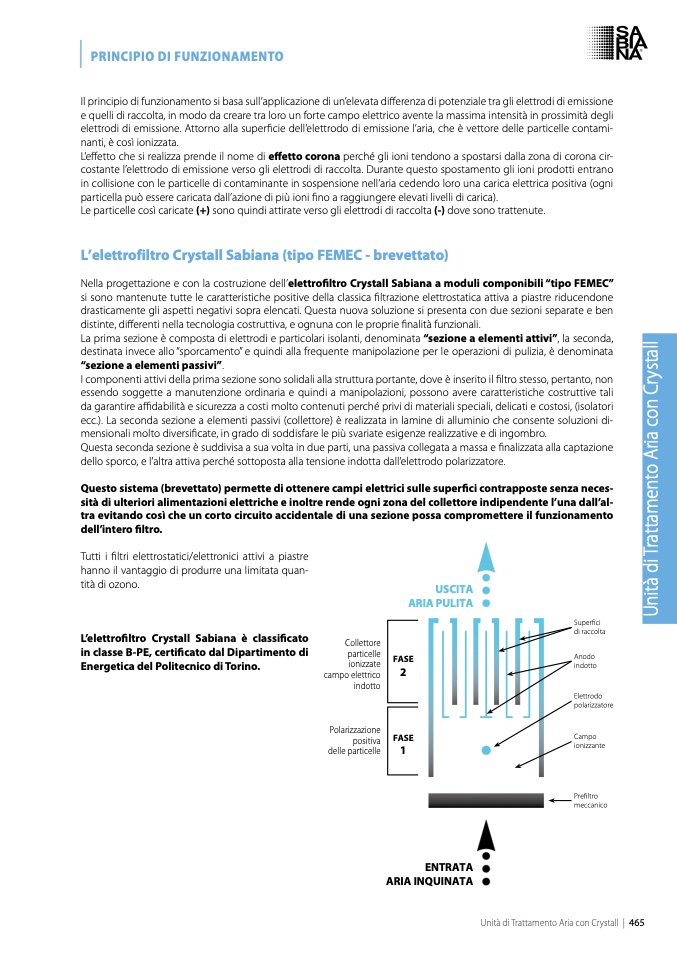

PRINCIPIO DI FUNZIONAMENTO

Il principio di funzionamento si basa sull’applicazione di un’elevata differenza di potenziale tra gli elettrodi di emissione

e quelli di raccolta, in modo da creare tra loro un forte campo elettrico avente la massima intensità in prossimit

à degli

elettrodi di emissione. Attorno alla superficie dell’elettrodo di emissione l’aria, che è vettore delle particelle contami-

nanti, è così ionizzata.

L’e

ffetto che si realizza prende il nome di effetto corona perché gli ioni tendono a spostarsi dalla zona di corona cir-

costante l’elettrodo di emissione verso gli elettrodi di raccolta. Durante questo spostamento gli ioni prodotti entrano

in collisione con le particelle di contaminante in sospensione nell’aria cedendo loro una carica elettrica positiva (ogni

particella può essere caricata dall’azione di più ioni fino a raggiungere elevati livelli di carica).

Le particelle così caricate (+) sono quindi attirate verso gli elettrodi di raccolta (-) dove sono trattenute.

L’elettrofiltro Crystall Sabiana (tipo FEMEC - brevettato)

Nella progettazione e con la costruzione dell’elettrofiltro Crystall Sabiana a moduli componibili “tipo FEMEC”

si sono mantenute tutte le caratteristiche positive della classica filtrazione elettrostatica attiva a piastre riducendone

drasticamente gli aspetti negativi sopra elencati. Questa nuova soluzione si presenta con due sezioni separate e ben

distinte, differenti nella tecnologia costruttiva, e ognuna con le proprie

finalità funzionali.

La prima sezione

è composta di elettrodi e particolari isolanti, denominata “sezione a elementi attivi”, la seconda,

destinata invece allo “sporcamento” e quindi alla frequente manipolazione per le operazioni di pulizia, è denominata

“sezione a elementi passivi”.

I componenti attivi della prima sezione sono solidali alla struttura portante, dove è inserito il filtro stesso, pertanto, non

essendo soggette a manutenzione ordinaria e quindi a manipolazioni, possono avere caratteristiche costruttive tali

da garantire affidabilità e sicurezza a costi molto contenuti perché privi di materiali speciali, delicati e costosi, (isolatori

ecc.). La seconda sezione a elementi passivi (collettore) è realizzata in lamine di alluminio che consente soluzioni di-

mensionali molto diversificate, in grado di soddisfare le più svariate esigenze realizzative e di ingombro.

Questa seconda sezione

è suddivisa a sua volta in due parti, una passiva collegata a massa e finalizzata alla captazione

dello sporco, e l’altra attiva perché sottoposta alla tensione indotta dall’elettrodo polarizzatore.

Questo sistema (brevettato) permette di ottenere campi elettrici sulle super

fici contrapposte senza neces-

sit

à di ulteriori alimentazioni elettriche e inoltre rende ogni zona del collettore indipendente l’una dall’al-

tra evitando così che un corto circuito accidentale di una sezione possa compromettere il funzionamento

dell’intero filtro.

Tutti i filtri elettrostatici/elettronici attivi a piastre

hanno il vantaggio di produrre una limitata quan-

tità di ozono.

L’elettrofiltro Crystall Sabiana

è classificato

in classe B-PE, certificato dal Dipartimento di

Energetica del Politecnico di Torino.

USCITA

ARIA PULITA

Collettore

particelle

ionizzate

campo elettrico

indotto

Polarizzazione

positiva

delle particelle

Super

fici

di raccolta

Anodo

indotto

Elettrodo

polarizzatore

Campo

ionizzante

Pre

filtro

meccanico

ENTRATA

ARIA INQUINATA

Unit

à di Trattamento Aria con Crystall | 465

U

n

i

t

a

̀

d

i

T

r

a

t

t

a

m

e

n

t

o

A

r

i

a

c

o

n

C

r

y

s

t

a

l

l

FASE

2

FASE

1
