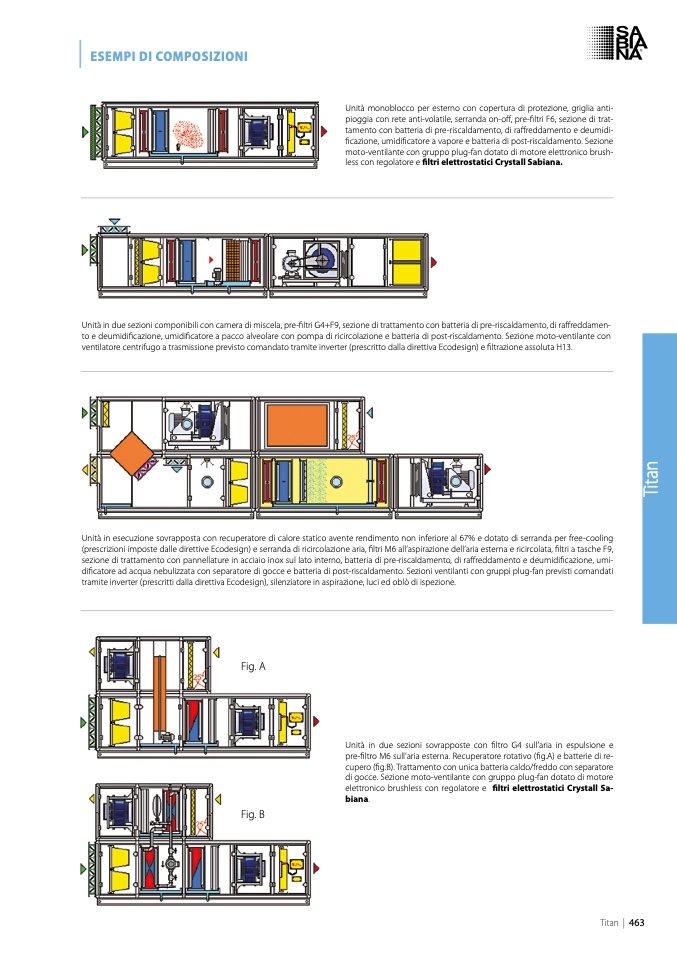

ESEMPI DI COMPOSIZIONI

Unità monoblocco per esterno con copertura di protezione, griglia anti-

pioggia con rete anti-volatile, serranda on-o

ff, pre-filtri F6, sezione di trat-

tamento con batteria di pre-riscaldamento, di ra

ffreddamento e deumidi-

ficazione, umidi

ficatore a vapore e batteria di post-riscaldamento. Sezione

moto-ventilante con gruppo plug-fan dotato di motore elettronico brush-

less con regolatore e

filtri elettrostatici Crystall Sabiana.

Unità in due sezioni componibili con camera di miscela, pre-

filtri G4+F9, sezione di trattamento con batteria di pre-riscaldamento, di ra

ffreddamen-

to e deumidificazione, umidi

ficatore a pacco alveolare con pompa di ricircolazione e batteria di post-riscaldamento. Sezione moto-ventilante con

ventilatore centrifugo a trasmissione previsto comandato tramite inverter (prescritto dalla direttiva Ecodesign) e

filtrazione assoluta H13.

Unità in esecuzione sovrapposta con recuperatore di calore statico avente rendimento non inferiore al 67% e dotato di serranda per free-cooling

(prescrizioni imposte dalle direttive Ecodesign) e serranda di ricircolazione aria, filtri M6 all’aspirazione dell’aria esterna e ricircolata, filtri a tasche F9,

sezione di trattamento con pannellature in acciaio inox sul lato interno, batteria di pre-riscaldamento, di ra

ffreddamento e deumidificazione, umi-

dificatore ad acqua nebulizzata con separatore di gocce e batteria di post-riscaldamento. Sezioni ventilanti con gruppi plug-fan previsti comandati

tramite inverter (prescritti dalla direttiva Ecodesign), silenziatore in aspirazione, luci ed oblò di ispezione.

Fig. A

Fig. B

Unità in due sezioni sovrapposte con filtro G4 sull’aria in espulsione e

pre-filtro M6 sull’aria esterna. Recuperatore rotativo (fig.A) e batterie di re-

cupero (fig.B). Trattamento con unica batteria caldo/freddo con separatore

di gocce. Sezione moto-ventilante con gruppo plug-fan dotato di motore

elettronico brushless con regolatore e filtri elettrostatici Crystall Sa-

biana.

Titan | 463
