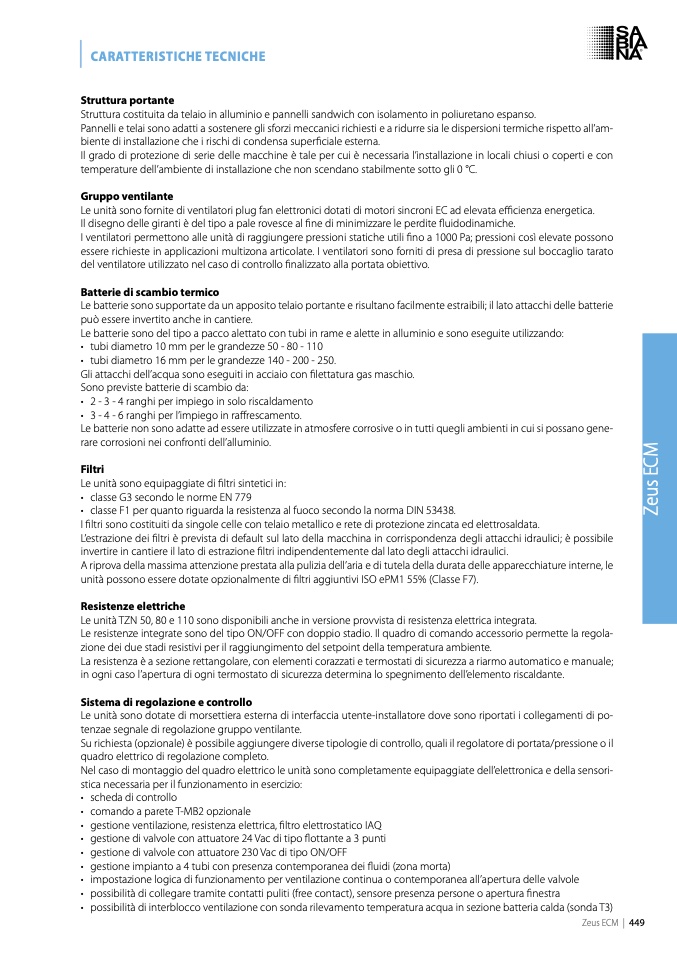

CARATTERISTICHE TECNICHE

Struttura portante

Struttura costituita da telaio in alluminio e pannelli sandwich con isolamento in poliuretano espanso.

Pannelli e telai sono adatti a sostenere gli sforzi meccanici richiesti e a ridurre sia le dispersioni termiche rispetto all’am-

biente di installazione che i rischi di condensa superficiale esterna.

Il grado di protezione di serie delle macchine è tale per cui è necessaria l’installazione in locali chiusi o coperti e con

temperature dell’ambiente di installazione che non scendano stabilmente sotto gli 0 °C.

Gruppo ventilante

Le unità sono fornite di ventilatori plug fan elettronici dotati di motori sincroni EC ad elevata e

fficienza energetica.

Il disegno delle giranti è del tipo a pale rovesce al fine di minimizzare le perdite fluidodinamiche.

I ventilatori permettono alle unità di raggiungere pressioni statiche utili fino a 1000 Pa; pressioni così elevate possono

essere richieste in applicazioni multizona articolate. I ventilatori sono forniti di presa di pressione sul boccaglio tarato

del ventilatore utilizzato nel caso di controllo finalizzato alla portata obiettivo.

Batterie di scambio termico

Le batterie sono supportate da un apposito telaio portante e risultano facilmente estraibili; il lato attacchi delle batterie

può essere invertito anche in cantiere.

Le batterie sono del tipo a pacco alettato con tubi in rame e alette in alluminio e sono eseguite utilizzando:

• tubi diametro 10 mm per le grandezze 50 - 80 - 110

• tubi diametro 16 mm per le grandezze 140 - 200 - 250.

Gli attacchi dell’acqua sono eseguiti in acciaio con

filettatura gas maschio.

Sono previste batterie di scambio da:

• 2 - 3 - 4 ranghi per impiego in solo riscaldamento

• 3 - 4 - 6 ranghi per l’impiego in ra

ffrescamento.

Le batterie non sono adatte ad essere utilizzate in atmosfere corrosive o in tutti quegli ambienti in cui si possano gene-

rare corrosioni nei confronti dell’alluminio.

Filtri

Le unità sono equipaggiate di

filtri sintetici in:

• classe G3 secondo le norme EN 779

• classe F1 per quanto riguarda la resistenza al fuoco secondo la norma DIN 53438.

I filtri sono costituiti da singole celle con telaio metallico e rete di protezione zincata ed elettrosaldata.

L’estrazione dei filtri è prevista di default sul lato della macchina in corrispondenza degli attacchi idraulici; è possibile

invertire in cantiere il lato di estrazione filtri indipendentemente dal lato degli attacchi idraulici.

A riprova della massima attenzione prestata alla pulizia dell’aria e di tutela della durata delle apparecchiature interne, le

unità possono essere dotate opzionalmente di filtri aggiuntivi ISO ePM1 55% (Classe F7).

Resistenze elettriche

Le unità TZN 50, 80 e 110 sono disponibili anche in versione provvista di resistenza elettrica integrata.

Le resistenze integrate sono del tipo ON/OFF con doppio stadio. Il quadro di comando accessorio permette la regola-

zione dei due stadi resistivi per il raggiungimento del setpoint della temperatura ambiente.

La resistenza è a sezione rettangolare, con elementi corazzati e termostati di sicurezza a riarmo automatico e manuale;

in ogni caso l’apertura di ogni termostato di sicurezza determina lo spegnimento dell’elemento riscaldante.

Sistema di regolazione e controllo

Le unità sono dotate di morsettiera esterna di interfaccia utente-installatore dove sono riportati i collegamenti di po-

tenzae segnale di regolazione gruppo ventilante.

Su richiesta (opzionale) è possibile aggiungere diverse tipologie di controllo, quali il regolatore di portata/pressione o il

quadro elettrico di regolazione completo.

Nel caso di montaggio del quadro elettrico le unità sono completamente equipaggiate dell’elettronica e della sensori-

stica necessaria per il funzionamento in esercizio:

• scheda di controllo

• comando a parete T-MB2 opzionale

• gestione ventilazione, resistenza elettrica, filtro elettrostatico IAQ

• gestione di valvole con attuatore 24 Vac di tipo flottante a 3 punti

• gestione di valvole con attuatore 230 Vac di tipo ON/OFF

• gestione impianto a 4 tubi con presenza contemporanea dei fluidi (zona morta)

• impostazione logica di funzionamento per ventilazione continua o contemporanea all’apertura delle valvole

• possibilità di collegare tramite contatti puliti (free contact), sensore presenza persone o apertura finestra

• possibilità di interblocco ventilazione con sonda rilevamento temperatura acqua in sezione batteria calda (sonda T3)
