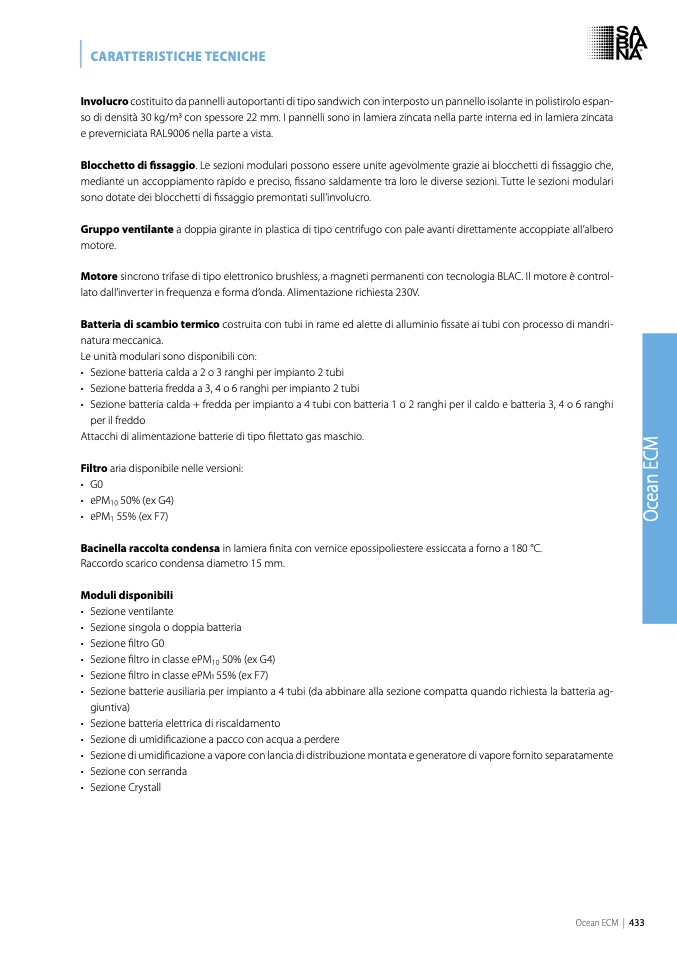

CARATTERISTICHE TECNICHE

Involucro costituito da pannelli autoportanti di tipo sandwich con interposto un pannello isolante in polistirolo espan-

so di densità 30 kg/m3 con spessore 22 mm. I pannelli sono in lamiera zincata nella parte interna ed in lamiera zincata

e preverniciata RAL9006 nella parte a vista.

Blocchetto di fissaggio. Le sezioni modulari possono essere unite agevolmente grazie ai blocchetti di fissaggio che,

mediante un accoppiamento rapido e preciso,

fissano saldamente tra loro le diverse sezioni. Tutte le sezioni modulari

sono dotate dei blocchetti di fissaggio premontati sull’involucro.

Gruppo ventilante a doppia girante in plastica di tipo centrifugo con pale avanti direttamente accoppiate all’albero

motore.

Motore sincrono trifase di tipo elettronico brushless, a magneti permanenti con tecnologia BLAC. Il motore

è control-

lato dall’inverter in frequenza e forma d’onda. Alimentazione richiesta 230V.

Batteria di scambio termico costruita con tubi in rame ed alette di alluminio

fissate ai tubi con processo di mandri-

natura meccanica.

Le unità modulari sono disponibili con:

• Sezione batteria calda a 2 o 3 ranghi per impianto 2 tubi

• Sezione batteria fredda a 3, 4 o 6 ranghi per impianto 2 tubi

• Sezione batteria calda + fredda per impianto a 4 tubi con batteria 1 o 2 ranghi per il caldo e batteria 3, 4 o 6 ranghi

per il freddo

Attacchi di alimentazione batterie di tipo filettato gas maschio.

Filtro aria disponibile nelle versioni:

• G0

• ePM

10

50% (ex G4)

• ePM

1

55% (ex F7)

Bacinella raccolta condensa in lamiera

finita con vernice epossipoliestere essiccata a forno a 180 °C.

Raccordo scarico condensa diametro 15 mm.

Moduli disponibili

• Sezione ventilante

• Sezione singola o doppia batteria

• Sezione filtro G0

• Sezione filtro in classe ePM

10

50% (ex G4)

• Sezione

filtro in classe ePM1 55% (ex F7)

• Sezione batterie ausiliaria per impianto a 4 tubi (da abbinare alla sezione compatta quando richiesta la batteria ag-

giuntiva)

• Sezione batteria elettrica di riscaldamento

• Sezione di umidificazione a pacco con acqua a perdere

• Sezione di umidi

ficazione a vapore con lancia di distribuzione montata e generatore di vapore fornito separatamente

• Sezione con serranda

• Sezione Crystall

Ocean ECM | 433
