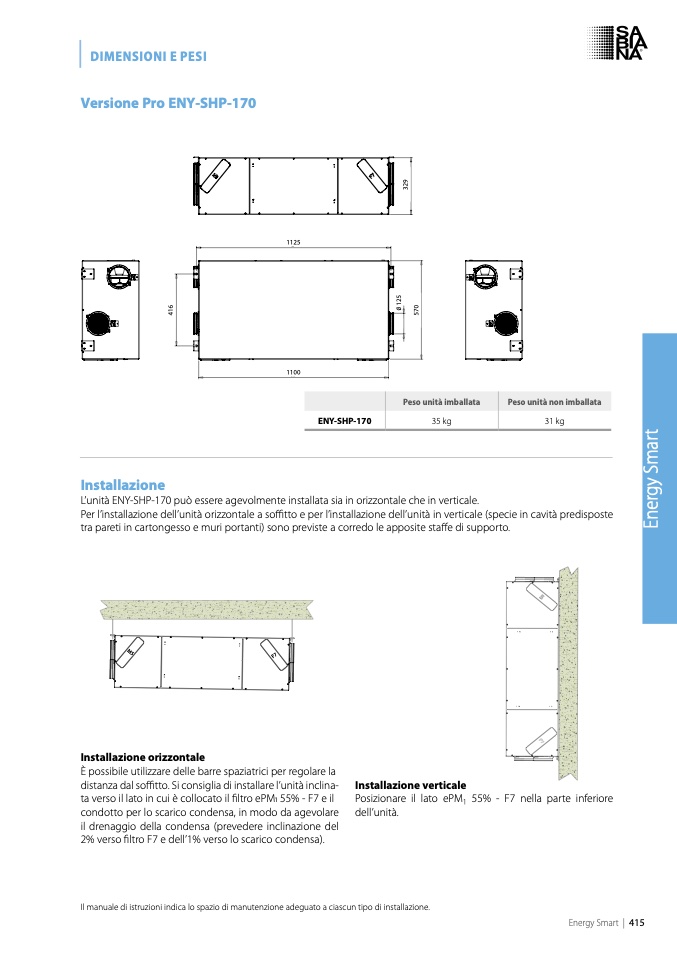

DIMENSIONI E PESI
Versione Pro ENY-SHP-170
E
1125
E
F
5
2
1
B
6
1
F
0
0
7
B
4
D
5
D
A
1100
A
Peso unità non imballata
31 kg
Per l’installazione dell’unità orizzontale a soffitto e per l’installazione dell’unità in verticale (specie in cavità predisposte
tra pareti in cartongesso e muri portanti) sono previste a corredo le apposite staffe di supporto.
B
B
ENY-SHP-170
t
r
a
m
S
C
ØD
Installazione
C
ØD
L’unità ENY-SHP-170 pu
ò essere agevolmente installata sia in orizzontale che in verticale.
y
M
5
M
5
Installazione orizzontale
g
r
e
n
E
È possibile utilizzare delle barre spaziatrici per regolare la
distanza dal soffitto. Si consiglia di installare l’unità inclina-
ta verso il lato in cui è collocato il filtro ePM1 55% - F7 e il
condotto per lo scarico condensa, in modo da agevolare
il drenaggio della condensa (prevedere inclinazione del
2% verso filtro F7 e dell’1% verso lo scarico condensa).
Installazione verticale
Posizionare il lato ePM
1
55% - F7 nella parte inferiore
dell’unità.
Il manuale di istruzioni indica lo spazio di manutenzione adeguato a ciascun tipo di installazione.
A
A
F
7
F
7
9
2
3
C
C
Peso unità imballata
35 kg
