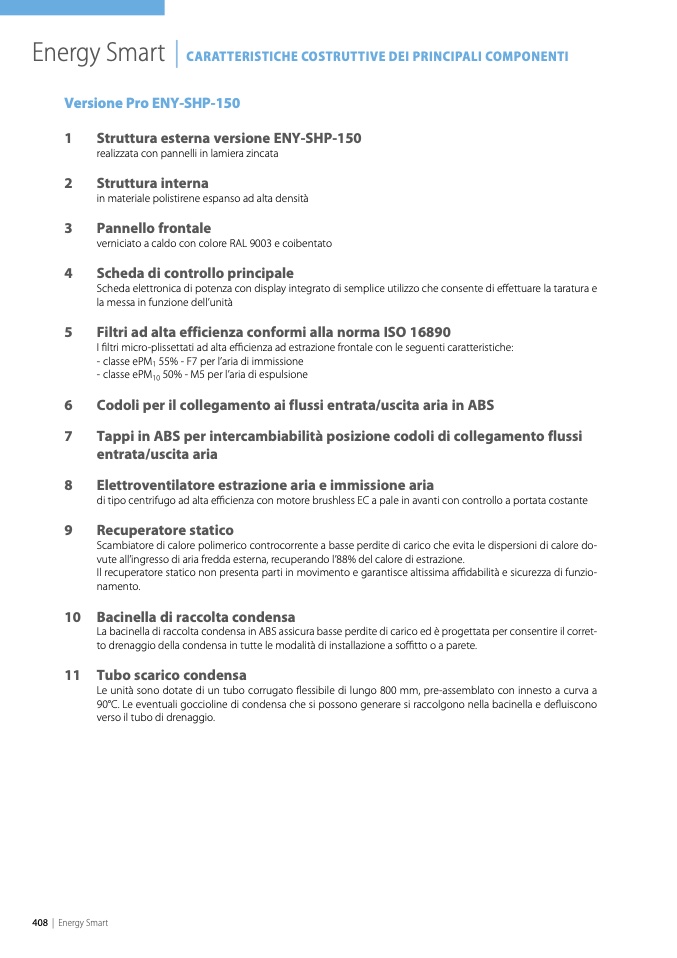

Energy Smart |
CARATTERISTICHE COSTRUTTIVE DEI PRINCIPALI COMPONENTI
Versione Pro ENY-SHP-150
1
Struttura esterna versione ENY-SHP-150
realizzata con pannelli in lamiera zincata
2
Struttura interna
in materiale polistirene espanso ad alta densit
à
3
Pannello frontale
verniciato a caldo con colore RAL 9003 e coibentato
4
Scheda di controllo principale
Scheda elettronica di potenza con display integrato di semplice utilizzo che consente di effettuare la taratura e
la messa in funzione dell’unità
5
Filtri ad alta efficienza conformi alla norma ISO 16890
I filtri micro-plissettati ad alta e
fficienza ad estrazione frontale con le seguenti caratteristiche:
- classe ePM
1
55% - F7 per l’aria di immissione
- classe ePM
10
50% - M5 per l’aria di espulsione
6
Codoli per il collegamento ai flussi entrata/uscita aria in ABS
7
Tappi in ABS per intercambiabilità posizione codoli di collegamento flussi
entrata/uscita aria
8
Elettroventilatore estrazione aria e immissione aria
di tipo centrifugo ad alta efficienza con motore brushless EC a pale in avanti con controllo a portata costante
9
Recuperatore statico
Scambiatore di calore polimerico controcorrente a basse perdite di carico che evita le dispersioni di calore do-
vute all’ingresso di aria fredda esterna, recuperando l’88% del calore di estrazione.
Il recuperatore statico non presenta parti in movimento e garantisce altissima affidabilit
à e sicurezza di funzio-
namento.
10 Bacinella di raccolta condensa
La bacinella di raccolta condensa in ABS assicura basse perdite di carico ed è progettata per consentire il corret-
to drenaggio della condensa in tutte le modalit
à di installazione a soffitto o a parete.
11 Tubo scarico condensa
Le unità sono dotate di un tubo corrugato flessibile di lungo 800 mm, pre-assemblato con innesto a curva a
90°C. Le eventuali goccioline di condensa che si possono generare si raccolgono nella bacinella e defluiscono
verso il tubo di drenaggio.
408 | Energy Smart
