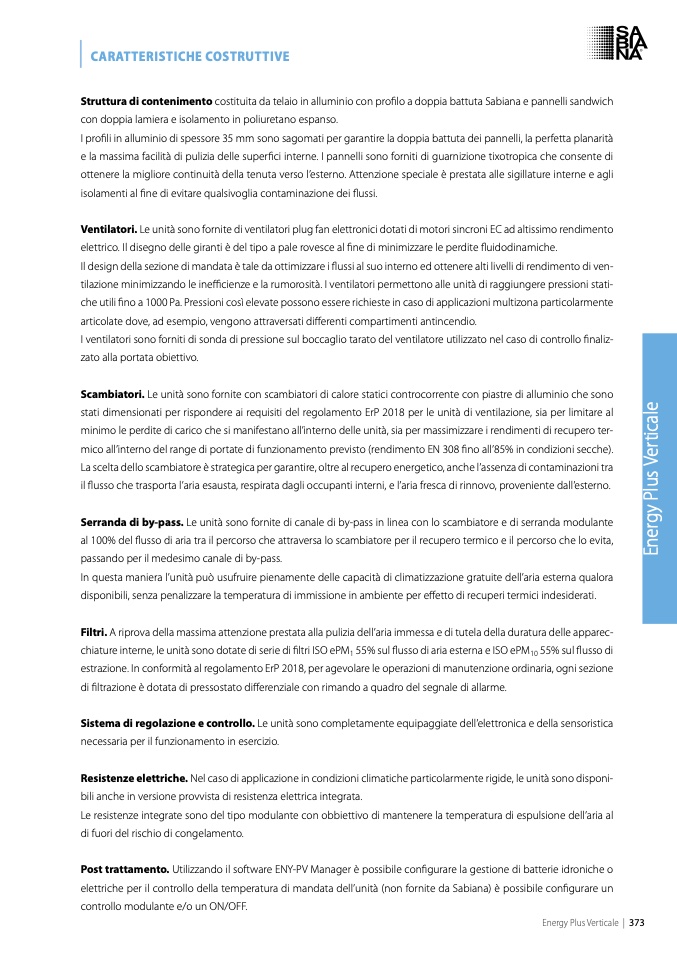

CARATTERISTICHE COSTRUTTIVE
Struttura di contenimento costituita da telaio in alluminio con profilo a doppia battuta Sabiana e pannelli sandwich
con doppia lamiera e isolamento in poliuretano espanso.
I profili in alluminio di spessore 35 mm sono sagomati per garantire la doppia battuta dei pannelli, la perfetta planarit
à
e la massima facilità di pulizia delle superfici interne. I pannelli sono forniti di guarnizione tixotropica che consente di
ottenere la migliore continuità della tenuta verso l’esterno. Attenzione speciale è prestata alle sigillature interne e agli
isolamenti al fine di evitare qualsivoglia contaminazione dei
flussi.
Ventilatori. Le unità sono fornite di ventilatori plug fan elettronici dotati di motori sincroni EC ad altissimo rendimento
elettrico. Il disegno delle giranti è del tipo a pale rovesce al fine di minimizzare le perdite fluidodinamiche.
Il design della sezione di mandata è tale da ottimizzare i flussi al suo interno ed ottenere alti livelli di rendimento di ven-
tilazione minimizzando le ine
fficienze e la rumorosità. I ventilatori permettono alle unit
à di raggiungere pressioni stati-
che utili fino a 1000 Pa. Pressioni così elevate possono essere richieste in caso di applicazioni multizona particolarmente
articolate dove, ad esempio, vengono attraversati di
fferenti compartimenti antincendio.
I ventilatori sono forniti di sonda di pressione sul boccaglio tarato del ventilatore utilizzato nel caso di controllo
finaliz-
zato alla portata obiettivo.
Scambiatori. Le unità sono fornite con scambiatori di calore statici controcorrente con piastre di alluminio che sono
stati dimensionati per rispondere ai requisiti del regolamento ErP 2018 per le unità di ventilazione, sia per limitare al
minimo le perdite di carico che si manifestano all’interno delle unit
à, sia per massimizzare i rendimenti di recupero ter-
mico all’interno del range di portate di funzionamento previsto (rendimento EN 308 fino all’85% in condizioni secche).
La scelta dello scambiatore
è strategica per garantire, oltre al recupero energetico, anche l’assenza di contaminazioni tra
il flusso che trasporta l’aria esausta, respirata dagli occupanti interni, e l’aria fresca di rinnovo, proveniente dall’esterno.
Serranda di by-pass. Le unità sono fornite di canale di by-pass in linea con lo scambiatore e di serranda modulante
al 100% del flusso di aria tra il percorso che attraversa lo scambiatore per il recupero termico e il percorso che lo evita,
passando per il medesimo canale di by-pass.
In questa maniera l’unità può usufruire pienamente delle capacità di climatizzazione gratuite dell’aria esterna qualora
disponibili, senza penalizzare la temperatura di immissione in ambiente per effetto di recuperi termici indesiderati.
Filtri. A riprova della massima attenzione prestata alla pulizia dell’aria immessa e di tutela della duratura delle apparec-
chiature interne, le unità sono dotate di serie di
filtri ISO ePM
1
55% sul flusso di aria esterna e ISO ePM
10
55% sul flusso di
estrazione. In conformit
à al regolamento ErP 2018, per agevolare le operazioni di manutenzione ordinaria, ogni sezione
di
filtrazione è dotata di pressostato differenziale con rimando a quadro del segnale di allarme.
Sistema di regolazione e controllo. Le unit
à sono completamente equipaggiate dell’elettronica e della sensoristica
necessaria per il funzionamento in esercizio.
Resistenze elettriche. Nel caso di applicazione in condizioni climatiche particolarmente rigide, le unit
à sono disponi-
bili anche in versione provvista di resistenza elettrica integrata.
Le resistenze integrate sono del tipo modulante con obbiettivo di mantenere la temperatura di espulsione dell’aria al
di fuori del rischio di congelamento.
Post trattamento. Utilizzando il software ENY-PV Manager
è possibile configurare la gestione di batterie idroniche o
elettriche per il controllo della temperatura di mandata dell’unità (non fornite da Sabiana) è possibile configurare un
controllo modulante e/o un ON/OFF.
Energy Plus Verticale | 373
