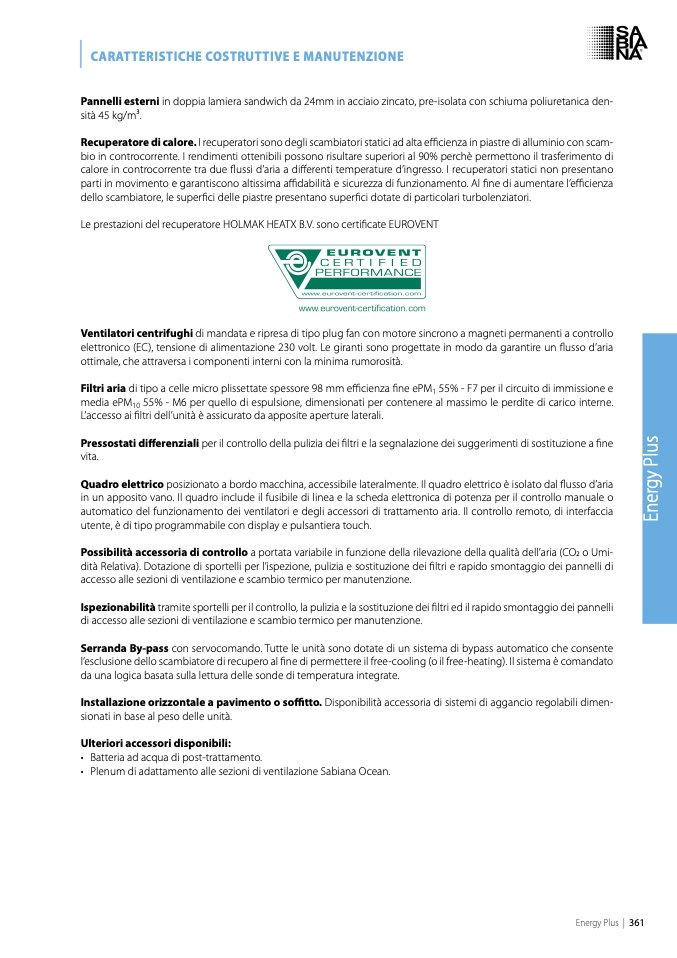

CARATTERISTICHE COSTRUTTIVE E MANUTENZIONE
Pannelli esterni in doppia lamiera sandwich da 24mm in acciaio zincato, pre-isolata con schiuma poliuretanica den-
sità 45 kg/m3.
Recuperatore di calore. I recuperatori sono degli scambiatori statici ad alta e
fficienza in piastre di alluminio con scam-
bio in controcorrente. I rendimenti ottenibili possono risultare superiori al 90% perchè permettono il trasferimento di
calore in controcorrente tra due flussi d’aria a differenti temperature d’ingresso. I recuperatori statici non presentano
parti in movimento e garantiscono altissima a
ffidabilità e sicurezza di funzionamento. Al
fine di aumentare l’efficienza
dello scambiatore, le superfici delle piastre presentano superfici dotate di particolari turbolenziatori.
Le prestazioni del recuperatore HOLMAK HEATX B.V. sono certi
ficate EUROVENT
Ventilatori centrifughi di mandata e ripresa di tipo plug fan con motore sincrono a magneti permanenti a controllo
elettronico (EC), tensione di alimentazione 230 volt. Le giranti sono progettate in modo da garantire un
flusso d’aria
ottimale, che attraversa i componenti interni con la minima rumorosit
à.
Filtri aria di tipo a celle micro plissettate spessore 98 mm efficienza
fine ePM
1
55% - F7 per il circuito di immissione e
media ePM
10
55% - M6 per quello di espulsione, dimensionati per contenere al massimo le perdite di carico interne.
L’accesso ai filtri dell’unit
à
è assicurato da apposite aperture laterali.
Pressostati di
fferenziali per il controllo della pulizia dei filtri e la segnalazione dei suggerimenti di sostituzione a
fine
vita.
Quadro elettrico posizionato a bordo macchina, accessibile lateralmente. Il quadro elettrico
è isolato dal flusso d’aria
in un apposito vano. Il quadro include il fusibile di linea e la scheda elettronica di potenza per il controllo manuale o
automatico del funzionamento dei ventilatori e degli accessori di trattamento aria. Il controllo remoto, di interfaccia
utente, è di tipo programmabile con display e pulsantiera touch.
Possibilit
à accessoria di controllo a portata variabile in funzione della rilevazione della qualità dell’aria (CO2 o Umi-
dità Relativa). Dotazione di sportelli per l’ispezione, pulizia e sostituzione dei filtri e rapido smontaggio dei pannelli di
accesso alle sezioni di ventilazione e scambio termico per manutenzione.
Ispezionabilit
à tramite sportelli per il controllo, la pulizia e la sostituzione dei
filtri ed il rapido smontaggio dei pannelli
di accesso alle sezioni di ventilazione e scambio termico per manutenzione.
Serranda By-pass con servocomando. Tutte le unità sono dotate di un sistema di bypass automatico che consente
l’esclusione dello scambiatore di recupero al fine di permettere il free-cooling (o il free-heating). Il sistema è comandato
da una logica basata sulla lettura delle sonde di temperatura integrate.
Installazione orizzontale a pavimento o soffitto. Disponibilità accessoria di sistemi di aggancio regolabili dimen-
sionati in base al peso delle unit
à.
Ulteriori accessori disponibili:
• Batteria ad acqua di post-trattamento.
• Plenum di adattamento alle sezioni di ventilazione Sabiana Ocean.
