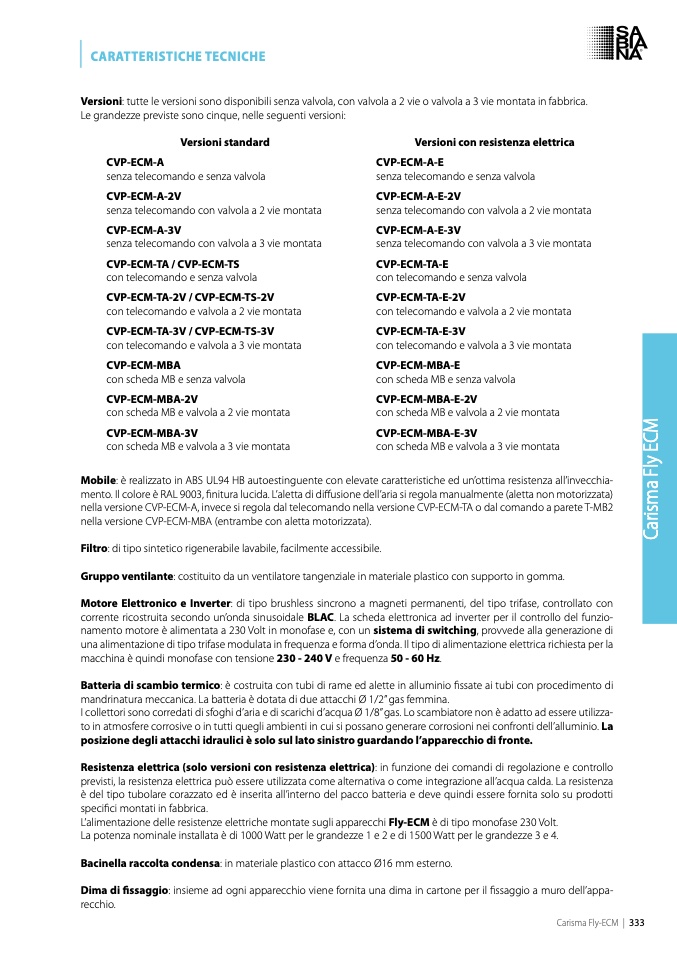

CARATTERISTICHE TECNICHE

Versioni: tutte le versioni sono disponibili senza valvola, con valvola a 2 vie o valvola a 3 vie montata in fabbrica.

Le grandezze previste sono cinque, nelle seguenti versioni:

Versioni standard

CVP-ECM-A

senza telecomando e senza valvola

CVP-ECM-A-2V

senza telecomando con valvola a 2 vie montata

CVP-ECM-A-3V

senza telecomando con valvola a 3 vie montata

CVP-ECM-TA / CVP-ECM-TS

con telecomando e senza valvola

CVP-ECM-TA-2V / CVP-ECM-TS-2V

con telecomando e valvola a 2 vie montata

CVP-ECM-TA-3V / CVP-ECM-TS-3V

con telecomando e valvola a 3 vie montata

CVP-ECM-MBA

con scheda MB e senza valvola

CVP-ECM-MBA-2V

con scheda MB e valvola a 2 vie montata

CVP-ECM-MBA-3V

con scheda MB e valvola a 3 vie montata

Versioni con resistenza elettrica

CVP-ECM-A-E

senza telecomando e senza valvola

CVP-ECM-A-E-2V

senza telecomando con valvola a 2 vie montata

CVP-ECM-A-E-3V

senza telecomando con valvola a 3 vie montata

CVP-ECM-TA-E

con telecomando e senza valvola

CVP-ECM-TA-E-2V

con telecomando e valvola a 2 vie montata

CVP-ECM-TA-E-3V

con telecomando e valvola a 3 vie montata

CVP-ECM-MBA-E

con scheda MB e senza valvola

CVP-ECM-MBA-E-2V

con scheda MB e valvola a 2 vie montata

CVP-ECM-MBA-E-3V

con scheda MB e valvola a 3 vie montata

Mobile:

è realizzato in ABS UL94 HB autoestinguente con elevate caratteristiche ed un’ottima resistenza all’invecchia-

mento. Il colore

è RAL 9003, finitura lucida. L’aletta di di

ffusione dell’aria si regola manualmente (aletta non motorizzata)

nella versione CVP-ECM-A, invece si regola dal telecomando nella versione CVP-ECM-TA o dal comando a parete T-MB2

nella versione CVP-ECM-MBA (entrambe con aletta motorizzata).

Filtro: di tipo sintetico rigenerabile lavabile, facilmente accessibile.

Gruppo ventilante: costituito da un ventilatore tangenziale in materiale plastico con supporto in gomma.

Motore Elettronico e Inverter: di tipo brushless sincrono a magneti permanenti, del tipo trifase, controllato con

corrente ricostruita secondo un’onda sinusoidale BLAC. La scheda elettronica ad inverter per il controllo del funzio-

namento motore

è alimentata a 230 Volt in monofase e, con un sistema di switching, provvede alla generazione di

una alimentazione di tipo trifase modulata in frequenza e forma d’onda. Il tipo di alimentazione elettrica richiesta per la

macchina

è quindi monofase con tensione 230 - 240 V e frequenza 50 - 60 Hz.

Batteria di scambio termico:

è costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di

mandrinatura meccanica. La batteria

è dotata di due attacchi Ø 1/2” gas femmina.

I collettori sono corredati di sfoghi d’aria e di scarichi d’acqua Ø 1/8” gas. Lo scambiatore non è adatto ad essere utilizza-

to in atmosfere corrosive o in tutti quegli ambienti in cui si possano generare corrosioni nei confronti dell’alluminio. La

posizione degli attacchi idraulici

è solo sul lato sinistro guardando l’apparecchio di fronte.

Resistenza elettrica (solo versioni con resistenza elettrica): in funzione dei comandi di regolazione e controllo

previsti, la resistenza elettrica può essere utilizzata come alternativa o come integrazione all’acqua calda. La resistenza

è del tipo tubolare corazzato ed è inserita all’interno del pacco batteria e deve quindi essere fornita solo su prodotti

specifici montati in fabbrica.

L’alimentazione delle resistenze elettriche montate sugli apparecchi Fly-ECM

è di tipo monofase 230 Volt.

La potenza nominale installata è di 1000 Watt per le grandezze 1 e 2 e di 1500 Watt per le grandezze 3 e 4.

Bacinella raccolta condensa: in materiale plastico con attacco Ø16 mm esterno.

Dima di

fissaggio: insieme ad ogni apparecchio viene fornita una dima in cartone per il fissaggio a muro dell’appa-

recchio.

Carisma Fly-ECM | 333
