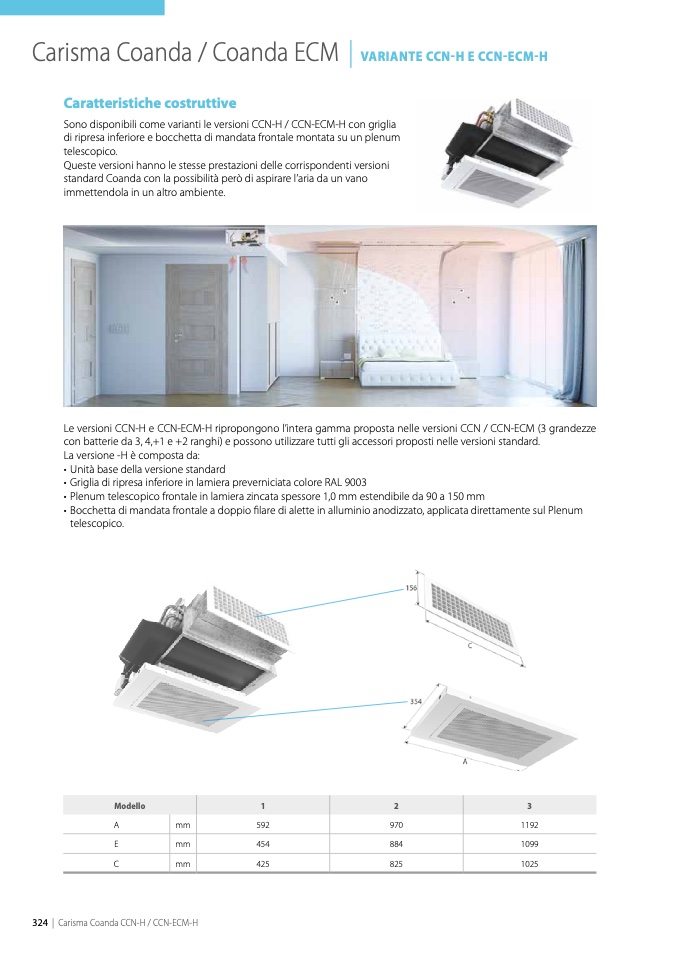

Carisma Coanda / Coanda ECM |

VARIANTE CCN-H E CCN-ECM-H

Caratteristiche costruttive

Sono disponibili come varianti le versioni CCN-H / CCN-ECM-H con griglia

di ripresa inferiore e bocchetta di mandata frontale montata su un plenum

telescopico.

Queste versioni hanno le stesse prestazioni delle corrispondenti versioni

standard Coanda con la possibilit

à però di aspirare l’aria da un vano

immettendola in un altro ambiente.

Le versioni CCN-H e CCN-ECM-H ripropongono l’intera gamma proposta nelle versioni CCN / CCN-ECM (3 grandezze

con batterie da 3, 4,+1 e +2 ranghi) e possono utilizzare tutti gli accessori proposti nelle versioni standard.

La versione -H è composta da:

• Unità base della versione standard

• Griglia di ripresa inferiore in lamiera preverniciata colore RAL 9003

• Plenum telescopico frontale in lamiera zincata spessore 1,0 mm estendibile da 90 a 150 mm

• Bocchetta di mandata frontale a doppio

filare di alette in alluminio anodizzato, applicata direttamente sul Plenum

telescopico.

Modello

1

2

3

A

mm

592

E

mm

454

C

mm

425

970

1192

884

1099

825

1025

324 | Carisma Coanda CCN-H / CCN-ECM-H
