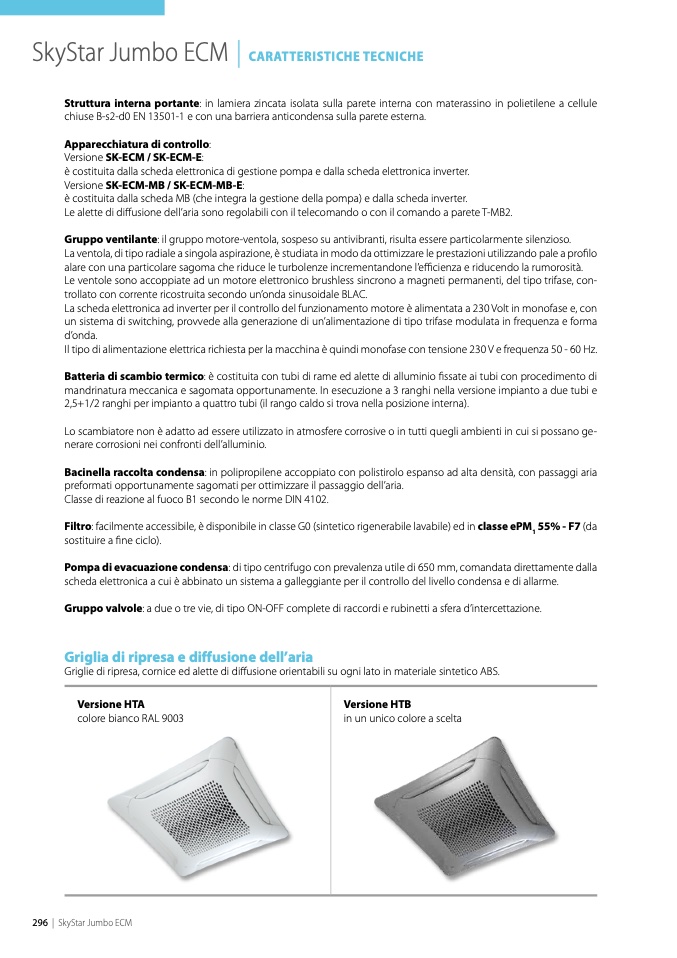

SkyStar Jumbo ECM |
CARATTERISTICHE TECNICHE
Struttura interna portante: in lamiera zincata isolata sulla parete interna con materassino in polietilene a cellule
chiuse B‐s2‐d0 EN 13501‐1 e con una barriera anticondensa sulla parete esterna.
Apparecchiatura di controllo:
Versione SK-ECM / SK-ECM-E:
è costituita dalla scheda elettronica di gestione pompa e dalla scheda elettronica inverter.
Versione SK-ECM-MB / SK-ECM-MB-E:
è costituita dalla scheda MB (che integra la gestione della pompa) e dalla scheda inverter.
Le alette di di
ffusione dell’aria sono regolabili con il telecomando o con il comando a parete T-MB2.
Gruppo ventilante: il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso.
La ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando pale a pro
filo
alare con una particolare sagoma che riduce le turbolenze incrementandone l’e
fficienza e riducendo la rumorosità.
Le ventole sono accoppiate ad un motore elettronico brushless sincrono a magneti permanenti, del tipo trifase, con-
trollato con corrente ricostruita secondo un’onda sinusoidale BLAC.
La scheda elettronica ad inverter per il controllo del funzionamento motore è alimentata a 230 Volt in monofase e, con
un sistema di switching, provvede alla generazione di un’alimentazione di tipo trifase modulata in frequenza e forma
d’onda.
Il tipo di alimentazione elettrica richiesta per la macchina
è quindi monofase con tensione 230 V e frequenza 50 - 60 Hz.
Batteria di scambio termico:
è costituita con tubi di rame ed alette di alluminio fissate ai tubi con procedimento di
mandrinatura meccanica e sagomata opportunamente. In esecuzione a 3 ranghi nella versione impianto a due tubi e
2,5+1/2 ranghi per impianto a quattro tubi (il rango caldo si trova nella posizione interna).
Lo scambiatore non
è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano ge-
nerare corrosioni nei confronti dell’alluminio.
Bacinella raccolta condensa: in polipropilene accoppiato con polistirolo espanso ad alta densit
à, con passaggi aria
preformati opportunamente sagomati per ottimizzare il passaggio dell’aria.
Classe di reazione al fuoco B1 secondo le norme DIN 4102.
Filtro: facilmente accessibile, è disponibile in classe G0 (sintetico rigenerabile lavabile) ed in classe ePM
1
55% - F7 (da
sostituire a
fine ciclo).
Pompa di evacuazione condensa: di tipo centrifugo con prevalenza utile di 650 mm, comandata direttamente dalla
scheda elettronica a cui
è abbinato un sistema a galleggiante per il controllo del livello condensa e di allarme.
Gruppo valvole: a due o tre vie, di tipo ON-OFF complete di raccordi e rubinetti a sfera d’intercettazione.
Griglia di ripresa e diffusione dell’aria
Griglie di ripresa, cornice ed alette di diffusione orientabili su ogni lato in materiale sintetico ABS.
Versione HTA
Versione HTB
colore bianco RAL 9003
in un unico colore a scelta
296 | SkyStar Jumbo ECM
