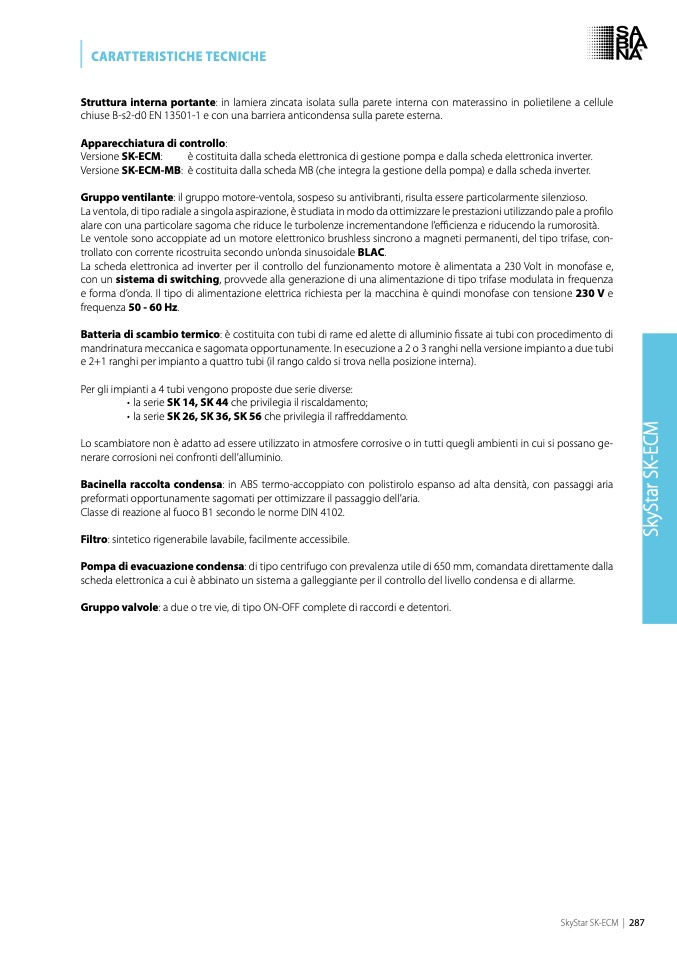

CARATTERISTICHE TECNICHE

Struttura interna portante: in lamiera zincata isolata sulla parete interna con materassino in polietilene a cellule

chiuse B‐s2‐d0 EN 13501‐1 e con una barriera anticondensa sulla parete esterna.

Apparecchiatura di controllo:

Versione SK-ECM:

è costituita dalla scheda elettronica di gestione pompa e dalla scheda elettronica inverter.

Versione SK-ECM-MB: è costituita dalla scheda MB (che integra la gestione della pompa) e dalla scheda inverter.

Gruppo ventilante: il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso.

La ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando pale a pro

filo

alare con una particolare sagoma che riduce le turbolenze incrementandone l’efficienza e riducendo la rumorosit

à.

Le ventole sono accoppiate ad un motore elettronico brushless sincrono a magneti permanenti, del tipo trifase, con-

trollato con corrente ricostruita secondo un’onda sinusoidale BLAC.

La scheda elettronica ad inverter per il controllo del funzionamento motore è alimentata a 230 Volt in monofase e,

con un sistema di switching, provvede alla generazione di una alimentazione di tipo trifase modulata in frequenza

e forma d’onda. Il tipo di alimentazione elettrica richiesta per la macchina

è quindi monofase con tensione 230 V e

frequenza 50 - 60 Hz.

Batteria di scambio termico: è costituita con tubi di rame ed alette di alluminio

fissate ai tubi con procedimento di

mandrinatura meccanica e sagomata opportunamente. In esecuzione a 2 o 3 ranghi nella versione impianto a due tubi

e 2+1 ranghi per impianto a quattro tubi (il rango caldo si trova nella posizione interna).

Per gli impianti a 4 tubi vengono proposte due serie diverse:

• la serie SK 14, SK 44 che privilegia il riscaldamento;

• la serie SK 26, SK 36, SK 56 che privilegia il ra

ffreddamento.

Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano ge-

nerare corrosioni nei confronti dell’alluminio.

Bacinella raccolta condensa: in ABS termo-accoppiato con polistirolo espanso ad alta densit

à, con passaggi aria

preformati opportunamente sagomati per ottimizzare il passaggio dell’aria.

Classe di reazione al fuoco B1 secondo le norme DIN 4102.

Filtro: sintetico rigenerabile lavabile, facilmente accessibile.

Pompa di evacuazione condensa: di tipo centrifugo con prevalenza utile di 650 mm, comandata direttamente dalla

scheda elettronica a cui è abbinato un sistema a galleggiante per il controllo del livello condensa e di allarme.

Gruppo valvole: a due o tre vie, di tipo ON-OFF complete di raccordi e detentori.
