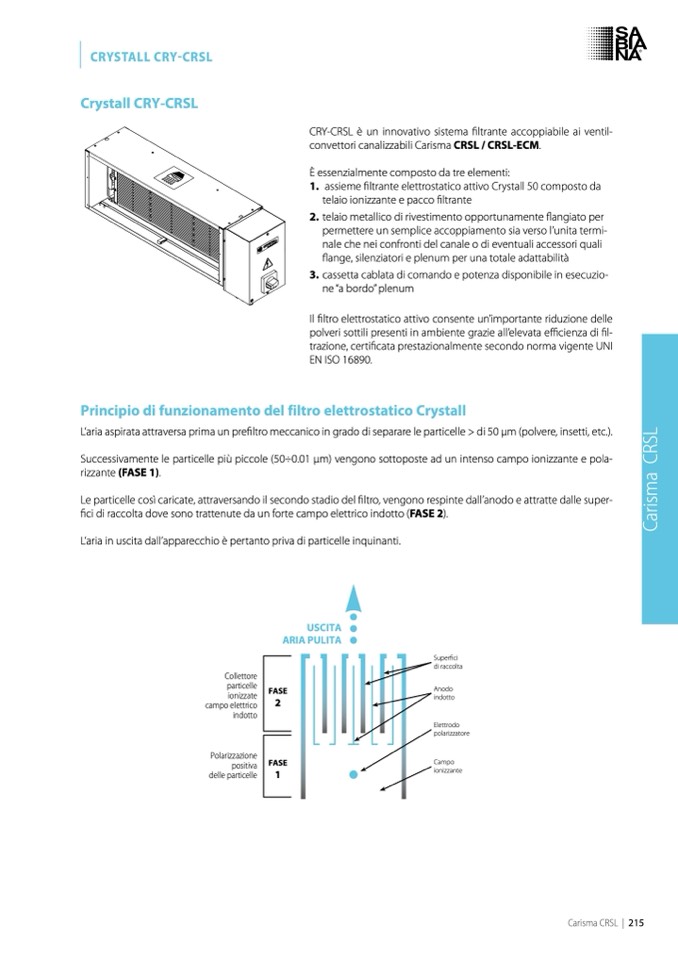

CRYSTALL CRY-CRSL

Crystall CRY-CRSL

CRY-CRSL è un innovativo sistema

filtrante accoppiabile ai ventil-

convettori canalizzabili Carisma CRSL / CRSL-ECM.

È essenzialmente composto da tre elementi:

1. assieme

filtrante elettrostatico attivo Crystall 50 composto da

telaio ionizzante e pacco

filtrante

2. telaio metallico di rivestimento opportunamente flangiato per

permettere un semplice accoppiamento sia verso l’unita termi-

nale che nei confronti del canale o di eventuali accessori quali

flange, silenziatori e plenum per una totale adattabilit

à

3. cassetta cablata di comando e potenza disponibile in esecuzio-

ne “a bordo” plenum

Il

filtro elettrostatico attivo consente un’importante riduzione delle

polveri sottili presenti in ambiente grazie all’elevata e

fficienza di

fil-

trazione, certi

ficata prestazionalmente secondo norma vigente UNI

EN ISO 16890.

Principio di funzionamento del filtro elettrostatico Crystall

L

S

R

C

a

m

s

i

r

a

C

L’aria aspirata attraversa prima un prefiltro meccanico in grado di separare le particelle > di 50 μm (polvere, insetti, etc.).

Successivamente le particelle più piccole (50÷0.01 μm) vengono sottoposte ad un intenso campo ionizzante e pola-

rizzante (FASE 1).

Le particelle così caricate, attraversando il secondo stadio del filtro, vengono respinte dall’anodo e attratte dalle super-

fici di raccolta dove sono trattenute da un forte campo elettrico indotto (FASE 2).

L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti.

Collettore

particelle

ionizzate

campo elettrico

indotto

USCITA

ARIA PULITA

FASE

2

Super

fici

di raccolta

Anodo

indotto

Elettrodo

polarizzatore

Campo

ionizzante

Pre

filtro

meccanico

Polarizzazione

positiva

FASE

delle particelle

1

ENTRATA

ARIA INQUINATA

Carisma CRSL | 215
