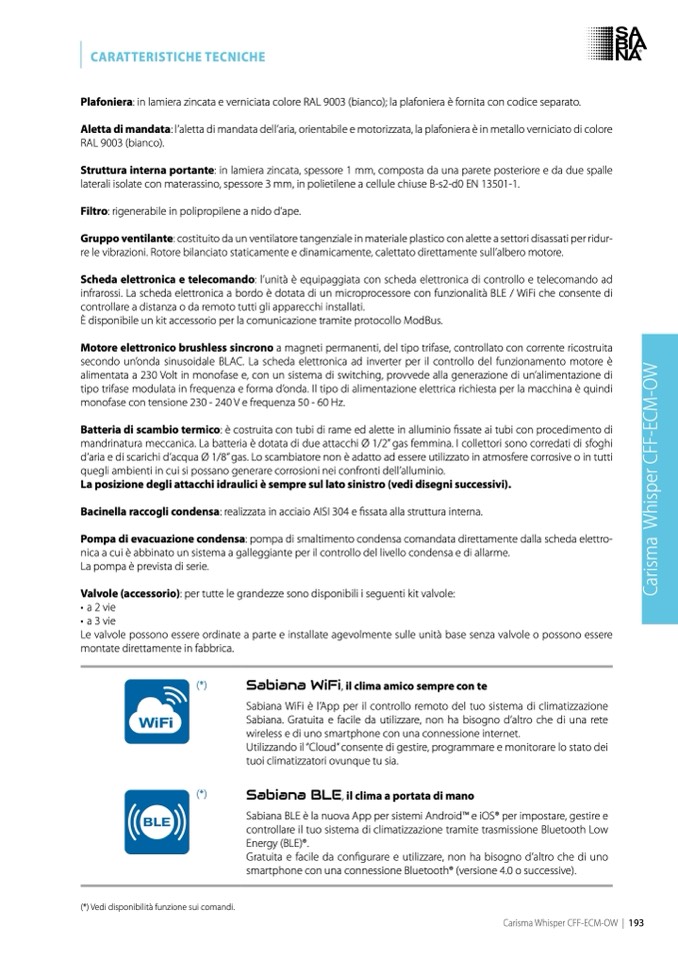

CARATTERISTICHE TECNICHE
Plafoniera: in lamiera zincata e verniciata colore RAL 9003 (bianco); la plafoniera
è fornita con codice separato.
Aletta di mandata: l’aletta di mandata dell’aria, orientabile e motorizzata, la plafoniera è in metallo verniciato di colore
RAL 9003 (bianco).
Struttura interna portante: in lamiera zincata, spessore 1 mm, composta da una parete posteriore e da due spalle
laterali isolate con materassino, spessore 3 mm, in polietilene a cellule chiuse B‐s2‐d0 EN 13501‐1.
Filtro: rigenerabile in polipropilene a nido d’ape.
Gruppo ventilante: costituito da un ventilatore tangenziale in materiale plastico con alette a settori disassati per ridur-
re le vibrazioni. Rotore bilanciato staticamente e dinamicamente, calettato direttamente sull’albero motore.
Scheda elettronica e telecomando: l’unità
è equipaggiata con scheda elettronica di controllo e telecomando ad
infrarossi. La scheda elettronica a bordo
è dotata di un microprocessore con funzionalità BLE / WiFi che consente di
controllare a distanza o da remoto tutti gli apparecchi installati.
È disponibile un kit accessorio per la comunicazione tramite protocollo ModBus.
Motore elettronico brushless sincrono a magneti permanenti, del tipo trifase, controllato con corrente ricostruita
secondo un’onda sinusoidale BLAC. La scheda elettronica ad inverter per il controllo del funzionamento motore
è
alimentata a 230 Volt in monofase e, con un sistema di switching, provvede alla generazione di un’alimentazione di
tipo trifase modulata in frequenza e forma d’onda. Il tipo di alimentazione elettrica richiesta per la macchina è quindi
monofase con tensione 230 - 240 V e frequenza 50 - 60 Hz.
Batteria di scambio termico: è costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di
mandrinatura meccanica. La batteria è dotata di due attacchi Ø 1/2” gas femmina. I collettori sono corredati di sfoghi
d’aria e di scarichi d’acqua Ø 1/8” gas. Lo scambiatore non
è adatto ad essere utilizzato in atmosfere corrosive o in tutti
quegli ambienti in cui si possano generare corrosioni nei confronti dell’alluminio.
La posizione degli attacchi idraulici
è sempre sul lato sinistro (vedi disegni successivi).
Bacinella raccogli condensa: realizzata in acciaio AISI 304 e
fissata alla struttura interna.
Pompa di evacuazione condensa: pompa di smaltimento condensa comandata direttamente dalla scheda elettro-
nica a cui è abbinato un sistema a galleggiante per il controllo del livello condensa e di allarme.
La pompa è prevista di serie.
Valvole (accessorio): per tutte le grandezze sono disponibili i seguenti kit valvole:
• a 2 vie
• a 3 vie
Le valvole possono essere ordinate a parte e installate agevolmente sulle unità base senza valvole o possono essere
montate direttamente in fabbrica.
(*)
Sabiana WiFi, il clima amico sempre con te
WiFi
(*)
Sabiana WiFi è l’App per il controllo remoto del tuo sistema di climatizzazione
Sabiana. Gratuita e facile da utilizzare, non ha bisogno d’altro che di una rete
wireless e di uno smartphone con una connessione internet.
Utilizzando il “Cloud” consente di gestire, programmare e monitorare lo stato dei
tuoi climatizzatori ovunque tu sia.
Sabiana BLE, il clima a portata di mano
Sabiana BLE
è la nuova App per sistemi AndroidTM e iOS® per impostare, gestire e
controllare il tuo sistema di climatizzazione tramite trasmissione Bluetooth Low
Energy (BLE)®.
Gratuita e facile da configurare e utilizzare, non ha bisogno d’altro che di uno
smartphone con una connessione Bluetooth® (versione 4.0 o successive).
(*) Vedi disponibilità funzione sui comandi.
