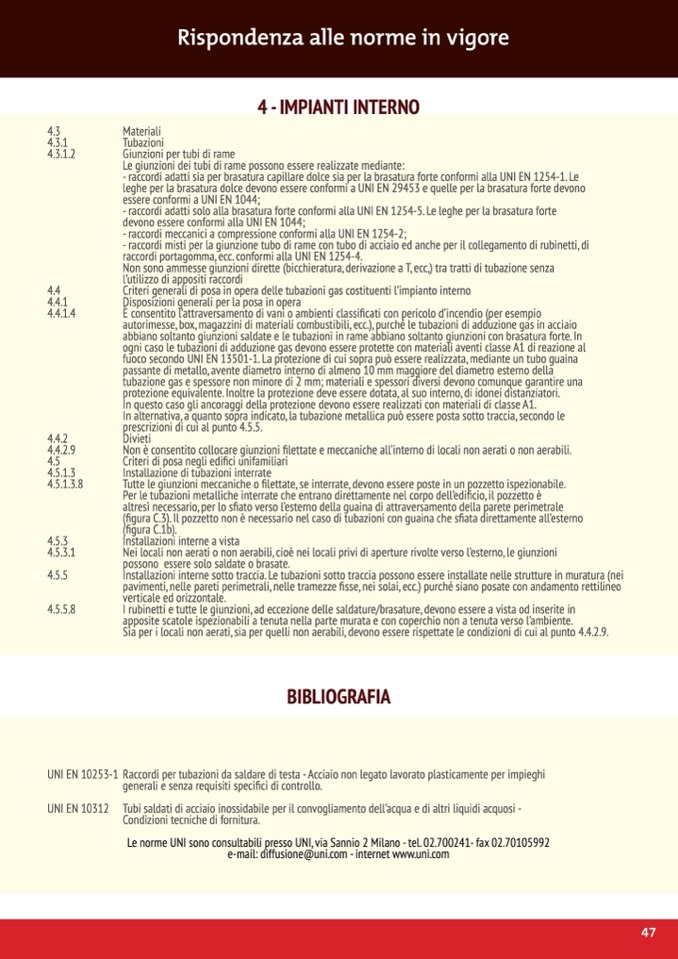

Rispondenza alle norme in vigore

4 - IMPIANTI INTERNO

4.3

Materiali

4.3.1

Tubazioni

4.3.1.2

Giunzioni per tubi di rame

Le giunzioni dei tubi di rame possono essere realizzate mediante:

- raccordi adatti sia per brasatura capillare dolce sia per la brasatura forte conformi alla UNI EN 1254-1. Le

leghe per la brasatura dolce devono essere conformi a UNI EN 29453 e quelle per la brasatura forte devono

essere conformi a UNI EN 1044;

- raccordi adatti solo alla brasatura forte conformi alla UNI EN 1254-5. Le leghe per la brasatura forte

devono essere conformi alla UNI EN 1044;

- raccordi meccanici a compressione conformi alla UNI EN 1254-2;

- raccordi misti per la giunzione tubo di rame con tubo di acciaio ed anche per il collegamento di rubinetti, di

raccordi portagomma, ecc. conformi alla UNI EN 1254-4.

Non sono ammesse giunzioni dirette (bicchieratura, derivazione a T, ecc,) tra tratti di tubazione senza

l’utilizzo di appositi raccordi

4.4

Criteri generali di posa in opera delle tubazioni gas costituenti l’impianto interno

4.4.1

Disposizioni generali per la posa in opera

4.4.1.4

È consentito l’attraversamento di vani o ambienti classificati con pericolo d’incendio (per esempio

autorimesse, box, magazzini di materiali combustibili, ecc.), purché le tubazioni di adduzione gas in acciaio

abbiano soltanto giunzioni saldate e le tubazioni in rame abbiano soltanto giunzioni con brasatura forte. In

ogni caso le tubazioni di adduzione gas devono essere protette con materiali aventi classe A1 di reazione al

fuoco secondo UNI EN 13501-1. La protezione di cui sopra può essere realizzata, mediante un tubo guaina

passante di metallo, avente diametro interno di almeno 10 mm maggiore del diametro esterno della

tubazione gas e spessore non minore di 2 mm; materiali e spessori diversi devono comunque garantire una

protezione equivalente. Inoltre la protezione deve essere dotata, al suo interno, di idonei distanziatori.

In questo caso gli ancoraggi della protezione devono essere realizzati con materiali di classe A1.

In alternativa, a quanto sopra indicato, la tubazione metallica può essere posta sotto traccia, secondo le

prescrizioni di cui al punto 4.5.5.

4.4.2

Divieti

4.4.2.9

Non è consentito collocare giunzioni filettate e meccaniche all’interno di locali non aerati o non aerabili.

4.5

Criteri di posa negli edifici unifamiliari

4.5.1.3

Installazione di tubazioni interrate

4.5.1.3.8

Tutte le giunzioni meccaniche o filettate, se interrate, devono essere poste in un pozzetto ispezionabile.

Per le tubazioni metalliche interrate che entrano direttamente nel corpo dell’edificio, il pozzetto è

altresì necessario, per lo sfiato verso l’esterno della guaina di attraversamento della parete perimetrale

(figura C.3). Il pozzetto non è necessario nel caso di tubazioni con guaina che sfiata direttamente all’esterno

(figura C.1b).

4.5.3

Installazioni interne a vista

4.5.3.1

Nei locali non aerati o non aerabili, cioè nei locali privi di aperture rivolte verso l’esterno, le giunzioni

possono essere solo saldate o brasate.

4.5.5

Installazioni interne sotto traccia. Le tubazioni sotto traccia possono essere installate nelle strutture in muratura (nei

pavimenti, nelle pareti perimetrali, nelle tramezze fisse, nei solai, ecc.) purché siano posate con andamento rettilineo

verticale ed orizzontale.

4.5.5.8

I rubinetti e tutte le giunzioni, ad eccezione delle saldature/brasature, devono essere a vista od inserite in

apposite scatole ispezionabili a tenuta nella parte murata e con coperchio non a tenuta verso l’ambiente.

Sia per i locali non aerati, sia per quelli non aerabili, devono essere rispettate le condizioni di cui al punto 4.4.2.9.

BIBLIOGRAFIA

UNI EN 10253-1 Raccordi per tubazioni da saldare di testa - Acciaio non legato lavorato plasticamente per impieghi

generali e senza requisiti specifici di controllo.

UNI EN 10312 Tubi saldati di acciaio inossidabile per il convogliamento dell’acqua e di altri liquidi acquosi -

Condizioni tecniche di fornitura.

Le norme UNI sono consultabili presso UNI, via Sannio 2 Milano - tel. 02.700241- fax 02.70105992

e-mail: diffusione@uni.com - internet www.uni.com
