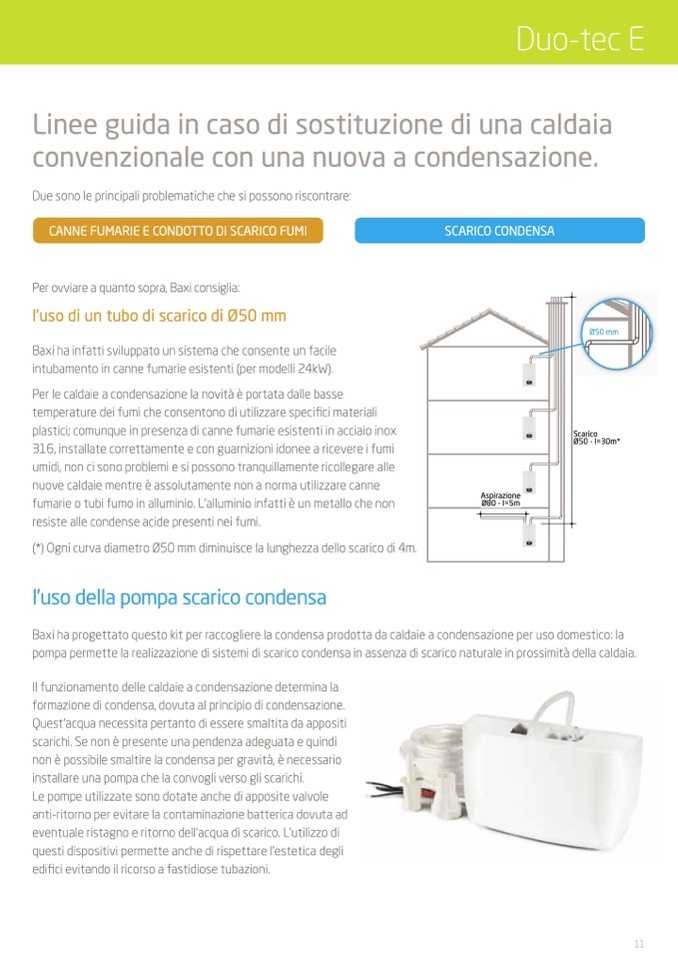

Duo-tec E
Linee guida in caso di sostituzione di una caldaia
convenzionale con una nuova a condensazione.
Due sono le principali problematiche che si possono riscontrare:
CANNE FUMARIE E CONDOTTO DI SCARICO FUMI
SCARICO CONDENSA
Per ovviare a quanto sopra, Baxi consiglia:
l’uso di un tubo di scarico di Ø50 mm
Baxi ha infatti sviluppato un sistema che consente un facile
intubamento in canne fumarie esistenti (per modelli 24kW).
Per le caldaie a condensazione la novità è portata dalle basse
temperature dei fumi che consentono di utilizzare specifici materiali
plastici; comunque in presenza di canne fumarie esistenti in acciaio inox
316, installate correttamente e con guarnizioni idonee a ricevere i fumi
umidi, non ci sono problemi e si possono tranquillamente ricollegare alle
nuove caldaie mentre è assolutamente non a norma utilizzare canne
fumarie o tubi fumo in alluminio. L’alluminio infatti
è un metallo che non
resiste alle condense acide presenti nei fumi.
(*) Ogni curva diametro Ø50 mm diminuisce la lunghezza dello scarico di 4m.
l’uso della pompa scarico condensa
Scarico
Ø50 - l=30m*
Ø50 mm
Baxi ha progettato questo kit per raccogliere la condensa prodotta da caldaie a condensazione per uso domestico: la
pompa permette la realizzazione di sistemi di scarico condensa in assenza di scarico naturale in prossimità della caldaia.
Il funzionamento delle caldaie a condensazione determina la
formazione di condensa, dovuta al principio di condensazione.
Quest’acqua necessita pertanto di essere smaltita da appositi
scarichi. Se non è presente una pendenza adeguata e quindi
non è possibile smaltire la condensa per gravit
à, è necessario
installare una pompa che la convogli verso gli scarichi.
Le pompe utilizzate sono dotate anche di apposite valvole
anti-ritorno per evitare la contaminazione batterica dovuta ad
eventuale ristagno e ritorno dell’acqua di scarico. L’utilizzo di
questi dispositivi permette anche di rispettare l’estetica degli
edifici evitando il ricorso a fastidiose tubazioni.
Aspirazione
Ø80 - l=5m
