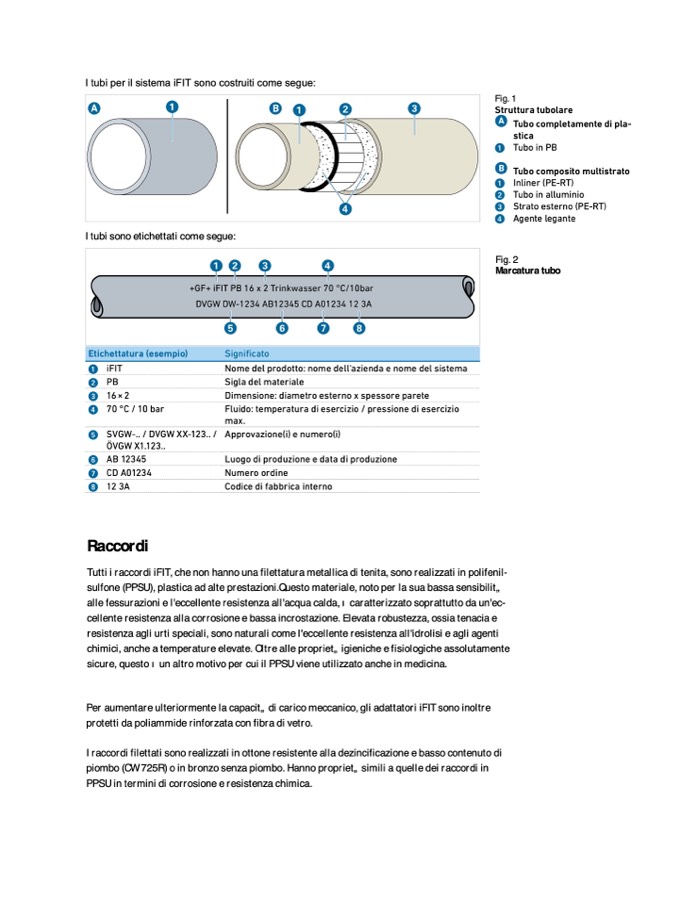

I tubi per il sistema iFIT sono costruiti come segue:

I tubi sono etichettati come segue:

Fig. 1



  



a 

 

a 

s 

d 

f 

Fig. 2

Marcatura tubo



a 

s 

d 

f 













g 





h 

j 

k 

Raccordi







Tutti i raccordi iFIT, che non hanno una filettatura metallica di tenita, sono realizzati in polifenil-

sulfone (PPSU), plastica ad alte prestazioni.Questo materiale, noto per la sua bassa sensibilità

alle fessurazioni e l'eccellente resistenza all'acqua calda, è caratterizzato soprattutto da un'ec-

cellente resistenza alla corrosione e bassa incrostazione. Elevata robustezza, ossia tenacia e

resistenza agli urti speciali, sono naturali come l'eccellente resistenza all'idrolisi e agli agenti

chimici, anche a temperature elevate. Oltre alle proprietà igieniche e fisiologiche assolutamente

sicure, questo è un altro motivo per cui il PPSU viene utilizzato anche in medicina.

Per aumentare ulteriormente la capacità di carico meccanico, gli adattatori iFIT sono inoltre

protetti da poliammide rinforzata con fibra di vetro.

I raccordi filettati sono realizzati in ottone resistente alla dezincificazione e basso contenuto di

piombo (CW 725R) o in bronzo senza piombo. Hanno proprietà simili a quelle dei raccordi in

PPSU in termini di corrosione e resistenza chimica.
