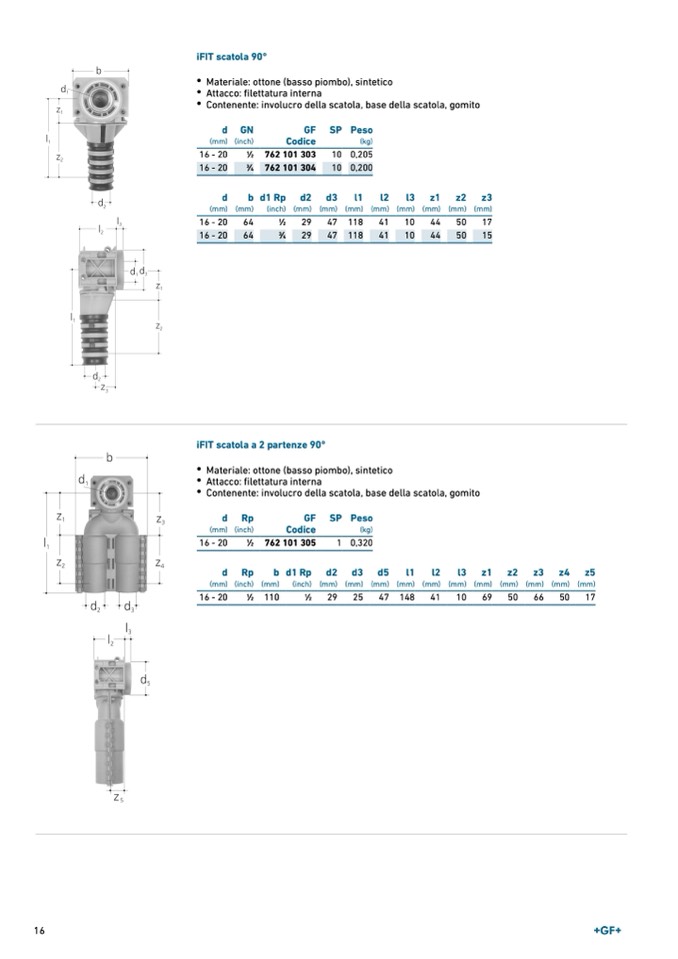

iFIT scatola 90°
•
Materiale: ottone (basso piombo), sintetico
•
Attacco: filettatura interna
•
Contenente: involucro della scatola, base della scatola, gomito
d GN
(mm) (inch)
16 - 20
1
∕
2
16 - 20
3
∕
4
GF SP Peso
Codice
(kg)
762 101 303
762 101 304
10 0,205
10 0,200
d
b d1 Rp d2 d3
l1
l2
l3 z1 z2 z3
(mm) (mm)
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 - 20
64
1
∕
2
29
47 118
41
10
44
50
17
16 - 20
64
3
∕
4
29
47 118
41
10
44
50
15
iFIT scatola a 2 partenze 90°
•
Materiale: ottone (basso piombo), sintetico
•
Attacco: filettatura interna
•
Contenente: involucro della scatola, base della scatola, gomito
d Rp
(mm) (inch)
16 - 20
1
∕
2
d Rp
b d1 Rp d2 d3 d5
l1
l2
l3 z1 z2 z3 z4 z5
(mm) (inch) (mm)
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 - 20
1
∕
2
110
1
∕
2
29
25
47 148
41
10
69
50
66
50
17
GF SP Peso
Codice
(kg)
762 101 305
1 0,320
16
