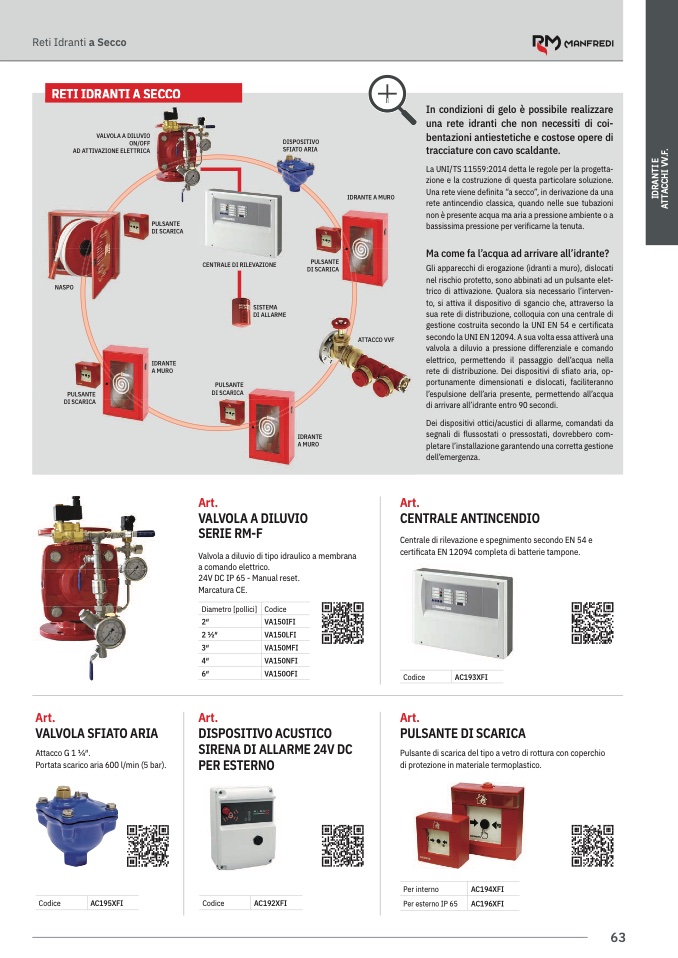

Reti Idranti a Secc

o

RETI IDRANTI A SECC

O

RETI IDRANTI A SECC

O

VALVOLA A DILUVI

O

ON/OF

F

AD ATTIVAZIONE ELETTRICA

Art

.

VALVOLA A DILUVI

O

SERIE RM-

F

Valvola a diluvio di tipo idraulico a membran

a

a comando elettrico

.

24V DC IP 65 - Manual reset

.

Marcatura CE

.

Diametro [pollici] Codic

e

2″

VA150IF

I

2 ½″

VA150LF

I

3″

VA150MFI

4″

VA150NFI

6″

VA150OF

I

Art

.

DISPOSITIVO ACUSTICO

SIRENA DI ALLARME 24V DC

PER ESTERNO

Art.

CENTRALE ANTINCENDIO

Centrale di rilevazione e spegnimento secondo EN 54 e

certifi

cata EN 12094 completa di batterie tampone

.

Codice

AC193XFI

Art.

PULSANTE DI SCARICA

Pulsante di scarica del tipo a vetro di rottura con coperchio

di protezione in materiale termoplastico.

Codice

AC192XF

I

Per interno

AC194XFI

Per esterno IP 65 AC196XFI

6

3

A

T

T

A

C

C

H

I

V

V

.

F

.

PULSANTE

DI SCARIC

A

NASPO

IDRANTE

A MURO

PULSANTE

DI SCARICA

Art.

VALVOLA SFIATO ARI

A

Attacco G 1 ¼″

.

Portata scarico aria 600 l/min (5 bar).

Codice

AC195XF

I

DISPOSITIV

O

SFIATO ARIA

IDRANTE A MURO

CENTRALE DI RILEVAZION

E

SISTEM

A

DI ALLARME

PULSANTE

DI SCARICA

ATTACCO VVF

PULSANTE

DI SCARIC

A

IDRANTE

A MURO

In condizioni di gelo è possibile realizzar

e

una rete idranti che non necessiti di coi

-

bentazioni antiestetiche e costose opere di

tracciature con cavo scaldante.

La UNI/TS 11559:2014 detta le regole per la progetta-

zione e la costruzione di questa particolare soluzione.

Una rete viene definita “a secco”, in derivazione da un

a

rete antincendio classica, quando nelle sue tubazion

i

non è presente acqua ma aria a pressione ambiente o a

bassissima pressione per verificarne la tenuta.

Ma come fa l’acqua ad arrivare all’idrante?

Gli apparecchi di erogazione (idranti a muro), dislocati

nel rischio protetto, sono abbinati ad un pulsante elet

-

trico di attivazione. Qualora sia necessario l’interven

-

to, si attiva il dispositivo di sgancio che, attraverso la

sua rete di distribuzione, colloquia con una centrale di

gestione costruita secondo la UNI EN 54 e certificata

secondo la UNI EN 12094. A sua volta essa attiverà una

valvola a diluvio a pressione differenziale e comando

elettrico, permettendo il passaggio dell’acqua nella

rete di distribuzione. Dei dispositivi di sfiato aria, op-

portunamente dimensionati e dislocati, faciliteranno

l’espulsione dell’aria presente, permettendo all’acqua

di arrivare all’idrante entro 90 secondi.

Dei dispositivi ottici/acustici di allarme, comandati da

segnali di flussostati o pressostati, dovrebbero com-

pletare l’installazione garantendo una corretta gestione

dell’emergenza.

I

D

R

A

N

T

I

E
